FPV 图传信道规划方案：起飞前规避信道干扰

多架无人机同场作业时，稳定清晰的 FPV 画面绝不只靠大功率图传实现。一套完善的 fpv vtx信道配置方案，需要提前规划干净的信道间隔、匹配对应接收机、合理布设天线、稳定供电并预留充足散热余量，才能保障无人机顺利起飞作业。

因此，信道规划必须作为起飞前标准筹备流程，不能等到外场试飞临时调整。本文详解 5.8GHz 模拟图传 80 信道完整规划方法、多机作业规避信道冲突技巧，同时结合 FlyMind 10W、16W、25W 三款图传，匹配各类工业无人机实际项目工况。

从画面故障判断链路问题

FPV 画面不稳定属于整套射频链路综合故障，雪花屏、横纹滚动、近距离杂讯、远端画质衰减、突发黑屏，对应不同故障根源，信道规划要先根据画面表现定位问题。

举例：飞行距离越远雪花越严重，大多是射频余量不足、天线朝向错误或航线存在遮挡；但起飞近距离就出现雪花，大概率是信道串扰、接收机过载、电源脏污或频点不匹配，两类故障解决思路完全不同。

无人机转弯时画面中断，多为机身遮挡天线造成信号阴影，碳纤维板、锂电池、云台外壳、金属支架、起落架都会短时阻断射频通路，天线安装必须在完整装机机架上实测，不能只做桌面空载测试。

多机作业产生信道冲突的原因

1.信道冲突≠两台设备使用完全相同信道。外场实操中，信道间隔过窄、图传功率过高、地面接收机摆放距离过近，相邻信道也会互相干扰；纸面参数信道区分正常，实地飞行依然会出现杂讯。

2.不同设备信道标注标准不统一：部分接收机只显示频段 + 信道编号，部分设备直接显示真实频点，专业信道规划必须记录精确频率数值，不能只记录信道号。

3.大功率图传射频辐射范围更大：10W/16W/25W 模块远距离射频余量更强，但地面调试阶段容易造成周边接收机过载，近场测试与远距离航线测试必须分开进行。

4.装机缺陷会放大信道干扰：天线安装不合理、接地不良、长线缆损耗、电压不稳、设备积热，都会让原本规划合理的信道出现杂讯。只有整套视频链路布线规范，80 信道规划才能发挥最佳抗干扰效果。

搭建可落地 80 信道规划表

1.登记全部设备：每台无人机、机载图传、地面接收机、天线、备用整机；规划表格需填写机身编号、主用频点、备用频点、图传功率、接收机型号、天线类型、作业分区，方便培训、巡检、批量交付时复用同一套配置。

2.区分主信道与备用信道：备用频点不能和其他设备工作信道相邻，否则切换干扰只是转移位置，无法彻底消除；备用频点必须和主信道同步实地测试。

3.单台设备单独上电测试：开启一台无人机，确认接收机稳定锁频、记录画质后关机，依次完成所有设备单独检测，提前排查错频、天线衰减、供电杂波，避免多机同开后难以定位故障。

4.全部规划设备同步开机联调：检测接收机互相过载、邻道干扰、天线布局缺陷、长时间发热导致的信号衰减，将信道表升级为可落地的标准化作业规范。

80CH 频率规划参考

使用真实的频率表可以减少在发射机、接收机和地面站显示不同频道标签时的错误。

查看5.8GHz 10W 80通道无人机图传的详细信息

推荐的80CH频段

对于可重复的项目，规划表应该足够简单，方便现场使用。不应该变成没有人在起飞前查看的长篇工程文件。而是应该回答那些决定视频系统是否保持可预测性的实际问题。 飞机ID和任务区域。

按场景匹配 10W/16W/25W 图传

常规 5.8GHz 集群作业，10W、16W 为主力配置，适配标准化 80 信道分组，兼容市面通用模拟接收机，低延迟 FPV 画面稳定；25W 作为超远距专用大功率型号，针对严苛远航项目。

选型不能只看功率数字，优先确认无人机机身安装空间、通风散热、供电稳定性、天线净空、地面接收配套。一套布线规范的 10W 整机，稳定性远优于装机粗糙的 25W 大功率方案。

10W 5.8GHz 图传：均衡型标准信道规划首选

首先，10W适合中等距离的项目，路线大多是开放的，主要风险是远端视频信号弱。它也适合多无人机训练、农田测绘、校园巡逻、现场检查以及开放区域的工业路线。此外，80CH布局在飞行前可以更好地支持频道分离。

当接收器高度、天线方向、电源线路和散热已经合理时，这个功率等级的设备效果最好。否则，本可以避免的安装损耗可能会掩盖VTX的实际好处。对于这种情况，5.8GHz 10W 80CH 无人机图传是最适配的产品.

最佳选择：中等距离 80CH 规划

适合开放区域巡检、训练机队、农用航线，以及可重复的 5.8GHz 模拟视频链路搭建的实用选项

查看 5.8GHz 10W 80CH 无人机图传的详细信息

16W 5.8GHz 低延迟图传：复杂环境充足信号余量

航线兼顾远距离、轻度遮挡、复杂电磁环境时优选，适配工业园区、城郊巡检、狭长廊道、丘陵地带、大型多旋翼、固定翼巡航。

转弯、爬升、航线变换时额外信号余量，抵御局部信号衰减；大功率对应地面接收端也要配套规范，起飞调试阶段地面接收机不要紧贴大功率机载图传。使用时需同步记录信道间隔、天线布局、高温散热测试数据。

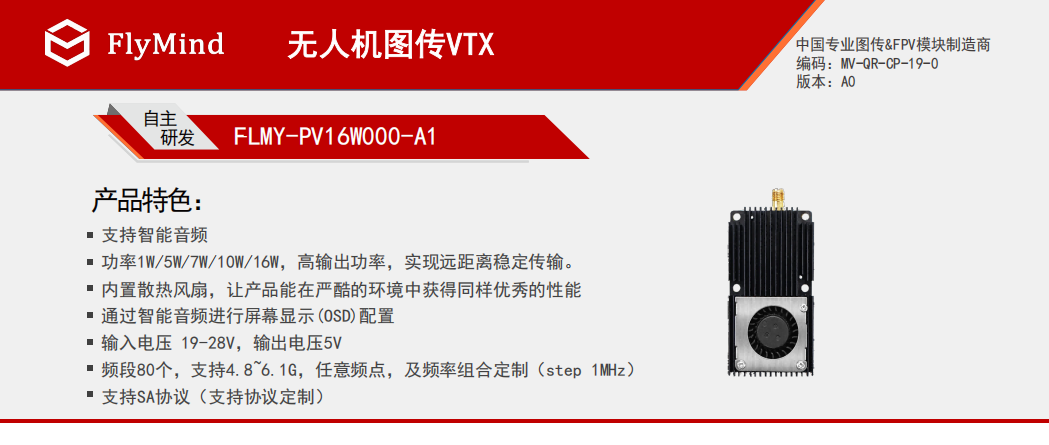

适配产品：5.8GHz 16W 低延迟图传

适配场景：长距离巡检、固定翼远航、多杂波射频环境、10W 余量不足的复杂航线

最佳匹配：更长的路线但有更强的链路余量

适用于检测无人机、长走廊路线、固定翼飞行以及10W功率余量不足的混合射频环境。

查看 5.8GHz 16W 低延迟图传的更多信息

25W 5.8GHz 远距离图传：严苛超远距工业方案

仅在距离要求极高、机身具备完善安装条件时选用，适配大型工业无人机、野外大范围作业、应急监控、全域巡逻、长距离固定翼航线。

不可依靠 25W 大功率弥补糟糕的信道规划；高功率对整机供电稳定性、通风散热、天线牢固度、地面接收配套要求极高，布线缺陷、散热不足、接头震动衰减等问题，在大功率下会快速暴露。

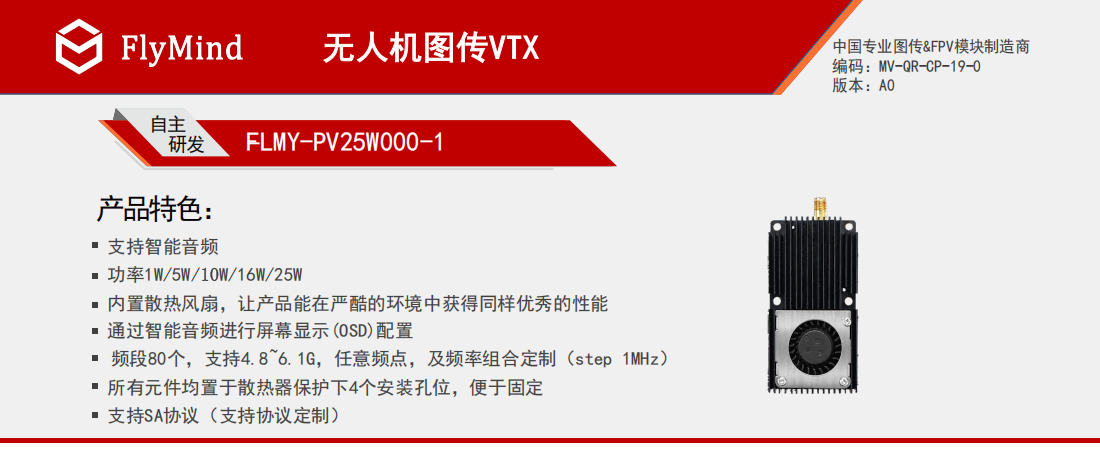

适配产品：25W 5.8GHz 远距离图传

适配场景：长距离巡检、固定翼远航、多杂波射频环境、10W 余量不足的复杂航线

最佳选择：高功率长距离项目

对于极端距离要求、更大的无人机平台、开阔区域的工业路线以及对长距离模拟视频传输要求高的情况，这是一个更强的选择。

查看 25瓦 5.8GHz 长距离图传的详细信息

装机与接收机配套核查要点

信道规划表再完善，天线安装错误依然会造成画面故障。VTX 天线远离碳纤维板材、锂电池、金属支架、电调电源线、封闭式载荷外壳；射频通路无遮挡带来的画质提升，往往比单纯升级功率更明显。

地面接收机是链路另一半，架设过低、极化不匹配、长损耗馈线、朝向偏移，都会让大功率机载图传看起来信号微弱，所有试飞必须同步记录地面站布局参数。

散热同样关键，大功率模拟图传长时间持续工作发热量大，悬停、低速、封闭舱体工况散热压力更大；散热鳍片正对气流，禁止泡棉、胶带、塑料密闭包裹图传模块。

安装参考：散热片、SMA连接器和安装方向

对于长时间运行的任务，在批量集成之前，检查气流、连接器应力缓解以及温热操作的稳定性。

查看高功率VTX集成选项

起飞前装机检查清单

批量采购前全套测试流程

合格图传测试不能只测极限最远飞行距离，核心验证整条航线全程画质是否稳定；多次重复试飞，才能发现转弯信号衰减、高温性能下降、信道杂波、地形阴影、接收端短板、接头震动断路等隐性问题。

1. 开阔地基准记录：飞行距离、高度、接收天线高度、天线型号、信道、天气、航线方向、实时画质，留存数据用于对比。

2.实景场景试飞：农田、林缘、山地、工业园、海岸线、城郊空域射频环境差异巨大，单一空地测试结果不能代表所有工况。

3. 高温震动耐久测试：短时桌面通电仅证明设备能开机；长时间模拟任务飞行，才能验证模块、接头、供电、散热、天线整套设备能否反复稳定作业。

选型前必备项目资料

在选择产品之前，先确定飞机类型。多旋翼、固定翼、垂直起降和工业无人机平台在空间、气流、有效载荷和功率上都有不同的限制。因此，在选择输出功率之前，发射器应该与机体匹配。

接下来，确定目标距离和环境。开阔的田野、丘陵、林地、工业园区和城市边缘地区会对视频链接产生不同的压力。10W、16W 或 25W 的选项应该根据路线难度来选择，而不是规格列表中的最大数值。

另外，确认接收器和天线方案。接收器必须支持所选的频率范围和频道列表。天线应匹配路线形状、地面站位置和预期工作距离。

对于特殊的高频抗干扰项目，6-7GHz 可以单独讨论。这可能适用于城市巡检、定制 OEM 频率需求以及高密度射频区域。不过，发射器、接收器、天线和频道列表必须作为一个完整的系统来规划。

相关阅读和产品路径

以下 FlyMind 页面支持更深入的产品研究和项目沟通。每个链接都帮助 VTX 选择的不同阶段，从产品浏览到技术咨询。

FAQ

总结与实操三步流程

总而言之，80 信道规划必须在出现外场干扰前提前完成。先区分雪花来源是远距离衰减还是近距离信道杂讯、转弯遮挡黑屏，再针对性优化信道间隔、接收设备、天线位置、供电布线、散热设计。

对于一个专业的 FlyMindfpv vtx项目来说，10W 和 16W 的 5.8GHz 模块应该仍然是普通 80CH 规划的主要选择。同时，25W 应该支持严肃的长距离工业线路，而 6-7GHz 则应该保持在特殊的高频抗干扰路径上。

• 1.制作包含主用、备用频点的完整 80 信道规划表
• 2.根据航线距离、射频干扰、机身空间、散热能力匹配 10W/16W/25W 功率
• 3.先单台设备独立测试，全部设备联调无干扰再起飞作业
