无人机图传系统选购指南｜工业 VTX 模拟 / 数字 FPV 图传选型教程
一套适配工况的无人机图传系统，是保障画面实时稳定传输的核心基础。无论你组装 FPV 穿越机、搭建工业巡检无人机，或是打造远距离安防监控平台，选错视频传输链路都会出现信号丢失、画面延迟过高、成像模糊等一系列作业故障。
本文结合 2026 年行业主流技术标准，从使用场景、性能指标、硬件约束三大维度，完整拆解无人机图传系统选型全流程，帮你匹配最合适的无线视频传输方案。
什么是无人机图传系统
无人机图传系统是一套无线通信硬件组合，作用是将机载摄像头拍摄的实时画面无线传输至地面接收机、显示器或 FPV 眼镜。

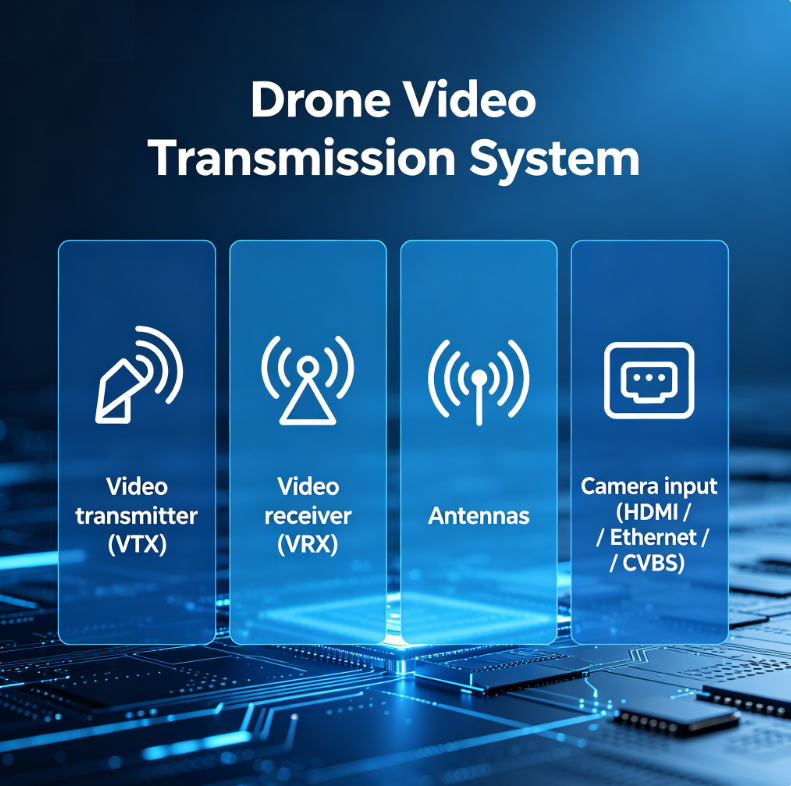

一套完整标准图传设备包含四大核心部件：
主流应用场景:
|  |
二、无人机图传系统六大核心选型参数
1.传输距离
传输距离是采购客户首要考量指标，行业划分三类标准：
短距离图传：1–5 公里
中距离图传：5–20 公里
远距离图传：20 公里以上
重点提醒：设备标注理论距离≠实际作业距离，真实有效传输范围由以下条件共同决定：视距通视条件、天线增益与安装角度、VTX 发射功率、城市 / 山林射频干扰、机身遮挡、整机散热。
2.传输延迟（FPV 飞行关键指标）
延迟数值决定画面实时同步速度，直接影响飞行操控安全：
PV 竞速穿越机：要求延迟＜50ms（超低延迟模拟图传优先）
工业巡检无人机：80–150ms 延迟可满足常规作业需求
低空避障、山地动态巡检等场景，低延迟图传是硬性刚需。
3.视频分辨率
分辨率决定画面清晰度，同时对应传输带宽需求：
720P：基础巡检、训练机、低成本项目
1080P：工业巡检、安防监控主流规格
4K：高端测绘、高清取证专用
更高分辨率图传，需要更大传输带宽、更强射频信号余量支撑。:
4.工作频段
市面主流无人机图传频段优劣势对比，FlyMind 全系列覆盖多功率多频段 VTX 模块：1.2GHz 10W 图传、2.4GHz 10W 图传、3.3GHz 10W 图传、5.8GHz 10W 图传、7.2GHz 10W 图传
2.4GHz → 绕射能力强、传输距离远，但城市 WiFi 干扰严重
5.8GHz → 延迟更低、信道数量多，遮挡环境下传输距离缩水
1.4GHz → 超远距、植被穿透优秀，部分地区无线电法规有限制
频段选型必须同步结合作业地形、当地无线电管理规范。
5.信号稳定性与抗干扰能力
优质工业级无人机图传，需在复杂山林、城市建筑群、电力廊道环境持续稳定工作，可抵御 WiFi、电台、工业设备射频干扰，支持自适应码率、自动跳频防干扰功能。
频段选型必须同步结合作业地形、当地无线电管理规范。
6.体积、重量与功耗
针对小型多旋翼、轻型垂起无人机，轻量化、小型化 VTX 模块是硬性需求；设备功耗直接影响整机续航时长，紧凑机身结构也能简化无人机集成布线。
模拟图传与数字图传全面对比
模拟图传系统（工业远距离巡检、FPV 竞速主流）
优势：
超低传输延迟，操控无滞后
弱信号环境不会直接黑屏，画面渐变有噪点仍可作业
硬件成本低，性价比突出
体积小巧、重量轻，无人机装机简单
短板：
画面分辨率上限低，无高清成像能力
远距离遮挡环境噪点明显
极限传输距离弱于大功率数字图传
复杂电磁环境抗干扰一般
数字图传系统（高清航拍、高端测绘专用）
优势：
支持 1080P/4K 高清视频输出
跳频架构，复杂环境抗干扰性能强
理想视距下极限传输距离更远
适配高端专业测绘、航拍项目
短板：
存在编码解码固有延迟，动态山地飞行有操控风险
整机硬件采购成本更高
模块体积更大、整机功耗偏高
无人机图传五步标准选型流程
1.明确作业应用场景
竞速、山林电力巡检、城市安防、测绘航测、固定翼远距离巡逻
2.确定作业所需传输距离
核算日常航线最大距离，预留信号余量，区分短 / 中 / 远距离图传方案
3.划定延迟性能标准
高速避障、低空穿越场景优先超低延迟模拟 VTX；静态测绘可接受中高延迟数字图传
4. 选定视频分辨率
根据取证、巡检、航拍画面清晰度需求匹配 720P/1080P/4K 规格
5.核对整机集成兼容条件
确认摄像头接口（CVBS/HDMI）、供电电压、机身安装空间、天线布局限制
图传选型常见踩坑误区
只看厂家标注最大传输距离，忽略山林、建筑遮挡衰减
忽视延迟指标，竞速 / 低空巡检选用高延迟数字图传引发炸机
频段选错，城区项目使用 2.4GHz 导致 WiFi 严重干扰
轻视天线搭配，高性能 VTX 配低增益天线大幅缩短作业距离
仅在开阔场地测试，未复刻雨天、密林、山谷真实工况
装机前未考虑散热、供电纯净度，大功率图传长期工作性能衰减
无人机图传系统选型，需要综合平衡传输距离、画面延迟、分辨率、信号稳定性四大核心参数，并匹配自身无人机平台与作业地形。吃透各项硬件指标后，才能选到适配项目、长期稳定运行的无线视频传输方案。
👉如果你需要适配自有无人机项目的定制图传方案，FlyMind 可提供全套远距离无人机图传硬件、底层固件定制、OEM/ODM 贴牌代工一站式服务，欢迎提交项目参数获取专属技术方案。
