做远距离工业无人机项目时，图传发热是极易被忽略的隐形故障根源，会直接造成画面雪花、发射功率衰减、信号不稳、外场飞行失联。因此选购无线图传发射机（VTX）不能只看标称输出功率，还要综合考量散热结构、机身风道、天线布局、供电稳定性、接收机配套适配以及长时间连续作业可靠性。
本文聚焦 16W、25W 大功率工业图传的发热判断、散热配套方案，顺带讲解 10W 标准图传、6-7GHz 高频图传适用场景（多用于样机调试、特殊频点规划、复杂射频干扰环境）。阅读本文可以理清图传选型逻辑，降低外场试飞故障风险，帮工程团队快速确定该测试 10W、16W 还是 25W 功率模块。
为什么 16W、25W 大功率图传必须重视发热问题
很多工程师在室内短时间通电测试大功率 VTX 时画面稳定，真正上机飞行后工况完全改变：模块持续承受高频震动、飞行气流持续变化、电池电压逐步下跌、长时间满功率射频输出，热量不断堆积。
大量外场实测案例显示，发热相关故障不会瞬间爆发：起飞阶段画面清晰流畅，长时间巡航后逐步出现雪花、横纹滚动、信号恢复能力变差、输出功率波动。客户反馈会误以为是传输距离不足，真正根源却是模块高温热衰减。
专业采购选型不能只盯着瓦数，要优先评估单次作业时长、航线形态、地面接收机架设方式、整机散热通道、无人机机身结构。同等条件下，搭配合理散热的 16W 图传，稳定性远超强行塞进狭小密闭舱体的 25W 大功率模块。
选型核心思考：不要只问 “需要多大功率图传”，而是判断该功率模块在本机、整套航线全程能否持续稳定工作，这也是桌面短测和真实工业飞行的核心差距。
飞行中图传热衰减的常见典型表现
热衰减不会直接造成设备黑屏关机，大多是画质缓慢劣化，可通过以下现象快速判断：
飞行数分钟后画面持续变差
起飞初期信号完好，模块升温后雪花变多、短时断连、信号恢复速度变慢，大概率是散热不足或供电压降、天线匹配不良。
画面稳定性随环境温度变化
清晨试飞画质稳定，午后高温飞行干扰加重，长航时巡检项目必须把环境温度记入测试档案。
桌面测试完好，装机后性能下降
裸板敞开测试的图传表现优异，装入密闭设备舱后稳定性大幅下滑 —— 安装布局直接决定图传使用寿命，和产品本身参数无关。
冷机状态距离充足，升温后信号缩水
航线前段信号满格，持续飞行后有效传输距离大幅缩短，故障核心不是视距遮挡，而是模块积热、风道堵塞、射频功放承压。
引发 VTX 图传发热故障四大核心原因
1.机身风道堵塞（最常见诱因）
泡棉、高温胶带、塑料密封盖板、碳纤维板材、密集线束包裹都会阻断散热气流。哪怕是大功率优质图传，封闭狭小舱体内也会快速热降频。
2.供电线路压降加剧发热
线材线径不足、SMA 接头松动、图传与电调 / 动力设备共用供电回路，油门变化、长时间飞行时电压波动，射频输出持续不稳定，发热同步加重。
3. 天线阻抗失配，射频反向回流
裸板敞开测试的图传表现优异，装入密闭设备舱后稳定性大幅下滑 —— 安装布局直接决定图传使用寿命，和产品本身参数无关。
4. 地面接收机短板掩盖图传发热问题地面天线架设过低、馈线过长损耗大、天线极化不匹配、接收角度被遮挡，哪怕机载 25W 大功率图传，也会表现出信号弱、雪花多。排查故障必须整套视频链路同步核验。
按作业场景匹配对应功率图传
下文选型逻辑结合航线工况、机身结构，比单纯对比功率参数更贴合工业落地需求：
| 项目场景 | 核心痛点 | 推荐选型方案 |
|---|---|---|
| 中距离样机验证试飞 | 控制成本、中等发热负荷、整机工况校验 | 优先 10W 图传完成全流程测试 |
| 长航时固定翼巡检 | 长时间热机后画面持续稳定 | 兼顾散热与续航，选用 16W 图传 |
| 开阔大面积巡逻测绘 | 远距离充足信号余量 | 机身散热、地面接收配套完善再选 25W |
| 城郊 / 工业园区飞行 | WiFi、无线设备密集，信道拥堵干扰 | 选用 10W 调试或 16W 6-7GHz 高频图传规避 5.8GHz 拥挤频段 |
| 整机 OEM 批量定制 | 每台无人机性能统一、批量装配稳定 | 提前敲定功率、频点、接头、散热、天线全套方案 |
图传型号精准匹配：结合作业、散热、接收机选型
稳定的 VTX 选型以项目工况为核心，传输距离、航线走向、机身尺寸、散热预留空间、供电功率、地面接收设备共同决定适配型号，下文分型号详解适用场景：
16W 5.8GHz 图传发射机：适配长时间作业的均衡功率方案
对于固定翼无人机、垂起 VTOL 平台、测绘机型、巡检无人机而言，16W 往往是综合表现最优的选型。对比小功率模块，它能预留更充足的信号余量；对比更高功率的型号，它的安装难度、散热管控难度更低，落地实用性更强。
从实际项目角度来看，该功率档位非常适合需要长航线作业、持续稳定回传画面的场景；尤其适用于机身内部空间有限，无法承载大功率设备高额散热负荷的机型。
这款5.8GHz 16W 低延迟 VTX十分适配这类需求：当项目要求画面稳定回传、具备中远距离信号冗余、同时需要优秀散热表现时，选用它远比在狭小舱体内强行安装大功率图传更加稳妥。
适用场景：固定翼巡航巡检、VTOL 垂起勘察、长廊道管线监测、追求发热与信号平衡的工业图传项目
25W 5.8GHz 图传发射机：开阔场景可获得更高信号传输余量
当作业需要在开阔地形获得更充足的信号储备时，25W 图传会是更合适的选择。例如远距离 FPV 飞行、大范围巡逻、野外监测、远距离巡检航线这类应用场景，都能充分发挥该功率等级的性能优势。
但并非功率越大效果就一定越好。使用这款设备，无人机需要满足这些配套条件：通畅的散热风道、稳定的输入供电、牢固的安装结构、适配的天线，同时地面接收机也要能够接收处理大功率发射的强信号。
25W 5.8GHz 远距离图传需要从整套系统维度考量选型；只有项目能够承接更高散热负荷、执行长距离开阔区域作业时，选用该型号才是合理的方案。
适用场景：大型工业无人机、平原大范围巡逻、超长固定翼航线、风道散热设计完善的远距离作业项目
10W 图传发射机：适配中距离测试、可控航线作业的实用选型
虽然本篇内容重点分析 16W、25W 型号的散热稳定性，但 10W 图传依旧有着很高的实用价值。它适用于中距离试飞测试、训练无人机、小型飞行平台，以及相比小功率模块需要预留更多信号余量的项目。
当飞行航线、地面接收机架设位置、装机布局方案还没有最终敲定的时候，10W 也是非常稳妥的入门选型；可以先用该功率的样机完成测试评估，验证整套链路后，再升级更高功率的图传设备。
这款5.8GHz 10W 80 通道无人机 VTX适合样机验证、常规航线测试这类场景；如果项目仅需要中距离稳定画质，没必要承担大功率带来的额外散热负担，选用它就十分合适。
适用场景：中等航线试飞、工程样机验证、训练无人机、16W/25W 选型前前期工况测试

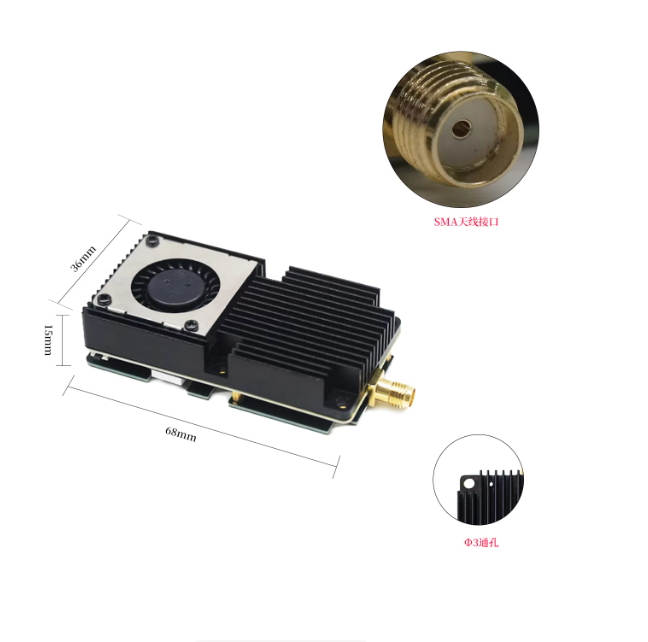

16W 6–7GHz 图传发射机：针对射频干扰密集场景的专属频段规划方案
在部分城市、工业园区以及 OEM 定制项目中，设备面临的核心难题往往不只是散热、发射功率不足，而是航线范围内射频信号环境拥挤、干扰严重。
此时只要配套的接收机、天线支持对应频段，选用 6–7GHz 频段的图传，就能实现特殊的频率规划，规避拥挤的常用频段。
16W 6-7GHz 远距离图传最适配这类需求：特殊频段开发项目、城区复杂射频环境试飞、接收机规格已敲定的 OEM 信道定制项目。
适用场景：特殊频点定制项目、城郊航线巡检、工业园区复杂射频环境、OEM 整机信道定制
优化图传散热的装机规范
良好散热从安装位置开始，无人机内部需将 VTX 布置在气流流通区域，杜绝完全封闭设备舱：
1.散热器完整外露，禁止泡棉、胶带、印刷盖板包裹、密集线束遮挡风道，否则哪怕原厂优质散热结构也会积热降功率。
2.图传远离电池、电调、分电板、密集动力线束等发热源，多热源叠加会持续抬高环境温度，长航、复合材料密闭机身故障概率翻倍。
3.天线布局纳入整套散热设计：天线阻抗失配会加重功放发热；天线被机身遮挡会造成画面弱，不要把散热调试、射频匹配拆分为两项独立工作。
4.同步校验地面接收整套设备：机载大功率图传无法弥补地面站缺陷，采购测试前统一核对地面天线架设高度、极化方式、馈线损耗、视距条件。
采购前热稳定性完整测试清单
仅室内短时间通电无法验证 16W/25W 大功率图传真实性能，测试必须模拟完整工业作业工况，同步验证续航、风道、布线、天线、接收机全套搭配
- 设定完整作业时长:测试飞行时长大于项目单次任务，固定翼、长航巡检机重点延长热机测试时间
- 使用真实配套供电系统:复刻项目实际电池、线材长度、接头、整机接地布线方案
- 全程连接天线再通电:大功率测试前核验 SMA 接头、天线频段、馈线完好度、安装位置
- 对比有无风道两种工况:分别测试通风、封闭舱体两种装机方式，记录机身结构对发热的影响
- 全程记录画质变化曲线:分别记录冷启动、中段飞行、长时间热机后画面质量，同步标注模块温度、地面接收配置、环境温度
- 装机完成后复测:桌面测试稳定不代表上机稳定，整机装配完成后二次试飞，合格再批量采购
采购咨询前置准备指南
清晰的项目资料能快速匹配 10W/16W/25W 或 6-7GHz 高频定制方案，避免采购纸面参数好看、上机发热卡顿的图传：
选型前梳理：无人机机型、目标作业距离、单次飞行时长、地面接收机配套、偏好频段、机身安装空间。
选型逻辑简化：
1.航线方案未定型：先用 10W 样机验证
2.需要均衡稳定长航、散热空间有限：选用 16W 图传
3.超长开阔航线、整机风道完善、对信号余量要求极高：选用 25W 大功率图传
高频问答专区
大功率图传长时间飞行后信号不稳是什么原因？
核心多为热量堆积、机身风道堵塞、供电压降、天线阻抗失配、装机布局不合理；典型特征：冷机画面清晰，持续飞行后逐步出现雪花、断连。
25W 图传一定比 16W 效果更好吗？
不是。25W 射频余量更大，但对风道散热、稳定供电、安装空间要求更高；机身狭小、散热不足的项目，16W 低发热图传综合稳定性更优。
什么项目优先选 16W 图传？
长航时巡检无人机、VTOL 垂起平台、中型测绘机，需要稳定视频回传，但机身无法承载 25W 巨大散热负荷的中远距离作业。
25W 图传适配哪些工况？
大面积平原巡逻、超长固定翼航线、大型工业无人机，整机提前设计专用通风散热、地面高增益接收站配套的极限远距离项目。
高温敏感项目能用 10W 图传吗？
可以，适配中等距离航线、样机工况验证、小型无人机；但极限超远航线、高要求长航巡检无法替代 16W、25W 大功率型号。
天线匹配为什么会影响图传发热？
天线、馈线阻抗不匹配会产生射频反射能量，回流至图传功放，芯片负载升高、发热加剧；大功率上机前必须核验驻波比、接头紧固度。
6-7GHz 高频图传适合所有无人机项目吗？
不，仅用于城区复杂射频环境、抗干扰专项需求、OEM 自定义信道项目，采购前必须确认接收机、高频配套天线完全兼容。
全文总结与咨询资料清单
图传热稳定是整套系统协同结果，发射功率仅为其中一环；风道散热、布线规范、天线布局、地面接收、长时间热机测试共同决定外场画面流畅度。
如需飞迈工程师精准匹配标准图传或定制方案，请提供：无人机机型、目标传输距离、飞行地形环境、优选频段、地面接收配套、采购批量、OEM 定制需求，快速匹配 10W/16W/25W/6-7GHz 高频 VTX
三步标准化选型流程
- 1.记录故障完整现象：画面雪花、功率下跌、机身升温、短时断连、长时间信号衰减
- 2.整套视频链路逐项排查：供电电压、接地、天线位置、地面接收高度、散热风道、信道匹配
- 3.确定适配功率：中等调试航线选 10W、均衡长航稳定选 16W、极限远距离开阔作业选 25W
