无人机图传：解决信号微弱与“雪花”干扰问题
信号微弱、雪花屏、画面跳动、黑屏以及突然断连并非随机出现的故障。在许多无人机项目中，这些现象表明，在选定VTX（图传发射机）功率等级之前，FPV 链路需要进行更彻底的诊断。
快速导航
可见症状雪花 / 跳屏 / 黑屏原因分析产品匹配安装指南测试方法延伸阅读常见问题咨询入口
在无人机 FPV（第一人称视角）飞行中，视频图传模块的稳定性绝非仅取决于发射功率。相反，整个信号传输链条的各个环节共同决定了最终效果：包括摄像头的输出信号、图传模块（VTX）的供电输入、天线的位置与朝向、信道规划、接收端的高度、设备的散热状况，以及实际的飞行环境。
因此，当出现图像信号微弱的现象时，应将其视为整个系统出现故障的“症状”。例如，在远距离飞行中出现的雪花屏现象，其成因往往与在起飞点附近出现的雪花屏截然不同；同理，在转弯机动时出现的图像跳帧或抖动，也与全油门爬升过程中突然遭遇的黑屏故障有着本质的区别。
本文将遵循一套实用的故障排查逻辑。首先，文章将逐一解析各类图像异常现象通常预示着何种具体问题；随后，本文会将实际的飞行场景与 FlyMind的5.8GHz 10W、16W及25W系列图传模块（VTX）产品进行关联分析，旨在提供专业的应用指导，而非仅仅将其作为一篇单纯的产品推荐文章。
快速故障排除
| 图像问题 | 可能原因 | 建议检查项 |
| 画面随距离增加而出现雪花 | 射频余量不足 | 天线高度、接收机指向、图传（VTX）功率设置 |
| 近距离飞行时出现雪花 | 电源噪声或信道冲突 | 接地状况、线缆布设、信道精确匹配 |
| 转弯时画面断续或撕裂 | 天线遮挡或角度衰减 | 天线位置、极化方式、接收机分集功能 |
| 画面突然黑屏 | 电源、过热、摄像头或接插件接触不良 | 电压日志、耐热测试、接插件防震检查 |
区分解读“雪花屏”、“画面跳动”、“黑屏”与“断流”现象
首先，“雪花屏”现象意味着接收端仍能检测到模拟信号，但有效图像已被噪声所淹没。通常表现为画面中出现细密的白点、颗粒感、滚动噪声，或者随着距离增加，画面变得越来越难以辨识。
然而，出现雪花屏并不总是意味着图传发射机（VTX）的功率不足。在许多飞行器的组装案例中，近距离出现的雪花屏往往源于电源干扰（“脏电源”）、接地不良、SMA接头损坏，或是信道匹配错误。因此，若在未仔细检查安装状况之前就盲目调高图传功率，往往只会掩盖问题的真正成因。
与此同时，在飞行转弯过程中出现的“画面跳动”现象，通常指向了“天线阴影”效应。飞行器机身、电池、起落架、碳纤维板或载荷外壳等部件，可能会在转弯的瞬间短暂地阻挡射频信号的传输路径。因此，天线的最佳安装位置应当在飞行器完成组装后进行实际测试，而不仅仅是在工作台（地面试验）上进行判断。
当画面逐渐出现雪花干扰时
在开阔农田、海岸线巡逻、山地边缘航线以及固定翼巡航飞行等场景中，画面逐渐出现雪花干扰往往意味着通信链路已接近其有效距离的极限。起初，画面可能尚可使用；随后，在飞机进行转弯、爬升或低空掠过等机动动作时，远端的图像便会开始出现明显的噪点。 针对这种现象，首要的排查步骤应包括检查接收天线的高度、天线指向、线缆损耗以及视距通畅性。在此基础之上，选用10W或16W功率的图传发射机（VTX）可以提供更为充裕的信号余量。若面临更为严苛的远距离传输需求，且飞机的供电与散热布局均已妥善配置，则可进一步考虑选用25W功率的图传设备。
当画面出现跳动或滚动现象时
在高速飞行或进行侧倾转弯（压坡度）时，天线的相对角度会发生剧烈且迅速的变化。此外，机身本身也可能在天线与地面接收机之间形成遮挡。其结果是，接收机在短时间内接收到的信号强度会显著减弱。
这一问题在固定翼长航程飞行、垂直起降（VTOL）飞行器的模式转换测试，以及多旋翼无人机在建筑物周边的巡检作业中尤为常见。因此，在安装天线时，应确保其位置能使信号在预期的飞行姿态下拥有最通畅的传输路径。此外，若两根接收天线均已按规范正确安装，使用分集式接收机（Diversity Receiver）也能有效缓解此类问题。
当屏幕突然黑屏时
突然黑屏的故障现象与前述的“逐渐出现雪花干扰”有着本质区别。导致突然黑屏的原因可能包括：摄像头信号输出中断、系统电压骤降、图传发射机过热、接收机同步信号丢失，或是连接器接触不良（松动）。因此，不应将突然黑屏简单地归结为一般的信号距离不足问题。
对于执行重要或高强度任务的无人机系统而言，一旦出现此类黑屏症状，必须进行全面的系统排查。测试内容应涵盖：油门大幅变化时的系统表现、挂载设备（载荷）工作时的影响、机身振动对信号的影响、设备长时间运行发热时的稳定性，以及接收机与图传发射机之间的兼容性。唯有通过如此详尽的测试与验证，所选用的图传功率配置方能被视为可靠，并获准投入到反复且常态化的野外实战应用之中。
为何无人机FPV链路在实际飞行中信号会变弱
在实际任务中，信号微弱往往并非由单一因素所致。距离的增加会削弱信号余量，复杂的地形会阻挡部分信号路径，而周遭的射频（RF）噪声则会抬升背景干扰电与底噪。与此同时此同在信号尚未离开无人机机体之前，机身内部的布局设计就可能已导致天线性能受损。
例如，碳纤维材质会屏蔽并反射射频能量；而金属支架、电池、云台、载荷舱以及起落架等部件，也可能在信号传输路径上形成“死角”。因此，即使配备了高功率的图传发射机（VTX），依然需要确保天线处于一个无遮挡、无干扰的理想位置。
此外，电源噪声有时也会表现出类似射频干扰的症状。开关稳压器、共用接地回路，或是紧邻视频传输线缆布置的电调（ESC）线束，都可能引发画面中出现滚动条纹或闪烁现象。正因如此，在断定图传发射机的输出功率不足之前，应当首先仔细检查并确认机内的布线质量是否符合要求。
应首先排查的常见根本原因：
- 传输距离已接近链路余量的极限。
- 树木、山丘、建筑物或金属结构阻挡了传输路径。
- 图传（VTX）天线距离碳纤维部件、电池或载荷设备过近。
- 接收天线的高度或朝向不适合当前的飞行航线。
- 电源布线在油门变化时产生了干扰噪声。
- 模块在长时间静止或气流不足的运行状态下发生过热。
产品选配：针对故障排查场景的 10W、16W 与 25W 方案
最佳的 VTX（图传发射机）选择取决于具体的飞行故障现象及实际应用场景。因此，在选择功率时，不应盲目追求数值越大越好。对于开阔区域的中距离飞行任务，10W 的设备通常已绰绰有余；而 16W 的方案则更适用于涉及混合距离飞行或存在一定干扰的环境。至于 25W 的高功率配置，则应主要预留给对传输距离要求极高、且任务性质严肃的工业级应用场景。
针对本次故障排查专题，FlyMind 的核心产品推荐序列应优先聚焦于 5.8GHz 频段下的 10W、16W 和 25W 系列型号。针对城市环境、高频抗干扰需求、OEM/ODM 合作项目或特定频率定制项目，我们可另行探讨特殊的 6–7GHz 频段选配方案；但此类特殊方案不应取代以 5.8GHz 为主导的核心选型逻辑。
10W VTX：针对中度弱信号环境的实用升级方案
首先，当信号雪花干扰主要出现在预期的通信距离极限附近时，10W 功率的 VTX（视频发射机）是一项非常实用的升级选择。它非常适用于开阔地带的巡检、乡村巡逻、机队训练、农业航线作业以及中距离无人机项目。此外，对 80 个频道的支持有助于在多机协同准备阶段实现更清晰、更合理的信道规划。
当接收端的配置已处于良好状态时，这一升级方案能发挥出最佳效果。因此，务必确认天线高度、信道匹配、电源纯净度以及散热条件均已妥善处理。否则，若存在本可避免的安装损耗，高输出功率所带来的实际增益可能会被这些损耗所掩盖。

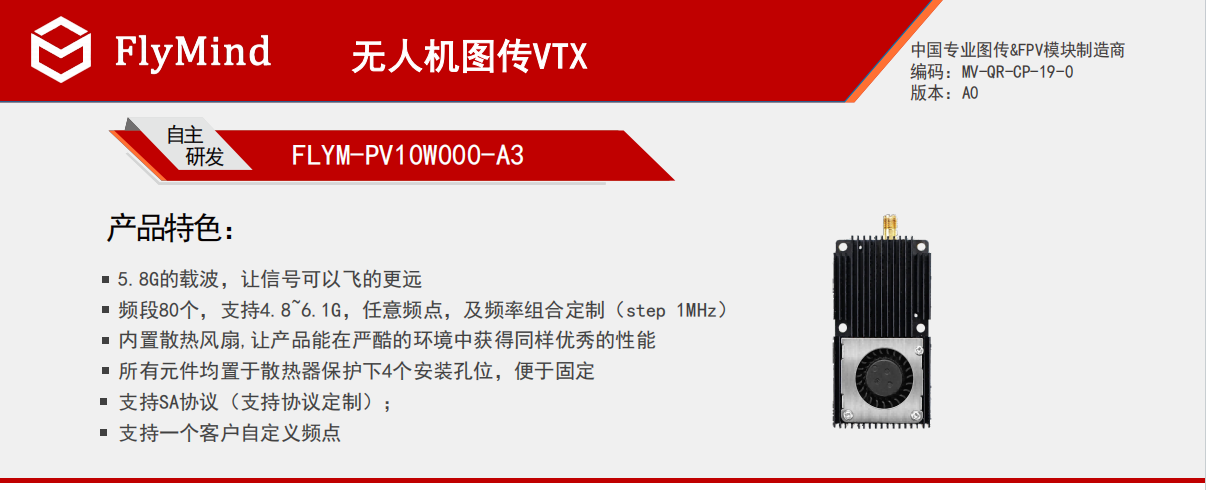

一款实用的 10W 方案，适用于中距离 FPV 故障排查、开阔区域巡检以及更整洁的信道规划。
16W 图传模块（VTX）：应对复杂环境的更强余量
此外，当飞行航线涉及远距离飞行与信号干扰交织的场景时，16W 图传模块便显得尤为实用。它非常适用于工业园区、郊区巡检、狭长廊道、起伏丘陵、稀疏林地以及固定翼巡航任务。此外，在飞行器进行转弯或高速机动时，它还能提供更为充裕的信号冗余。
对于需要反复实施的无人机项目而言，16W 配置也是一个极具竞争力的“中坚之选”。相较于 10W 配置，它能提供更大的性能余量，且无需将每一款飞行器设计都直接升级至最高功率等级。不过需要注意的是，该模块仍需良好的气流散热条件以及稳定的输入电源供应。

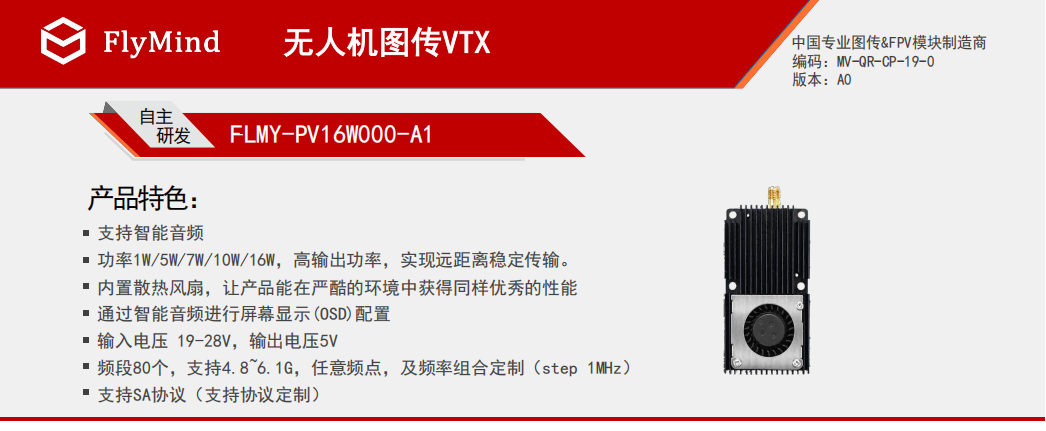

一款更强劲的 16W 方案，适用于巡检无人机、长廊道路线以及混合射频环境。
25W 图传（VTX）：为严苛的远距离作业提供最大余量
最后，当面临极大的远距离传输压力时，应当考虑选用 25W 功率的图传。它适用于大型无人机平台、开阔区域的工业任务、固定翼长航线飞行、应急监测、广域巡逻，以及那些对远端图像稳定性有着极高要求的高价值任务。
然而，选用 25W 功率对系统设计有着更为严格的要求。飞行器必须具备稳定的电压供应、牢固的安装结构、正确的图传天线配置以及可靠的散热能力。否则，过高的输出功率反而会更快地暴露出布线薄弱或散热不良等潜在隐患。

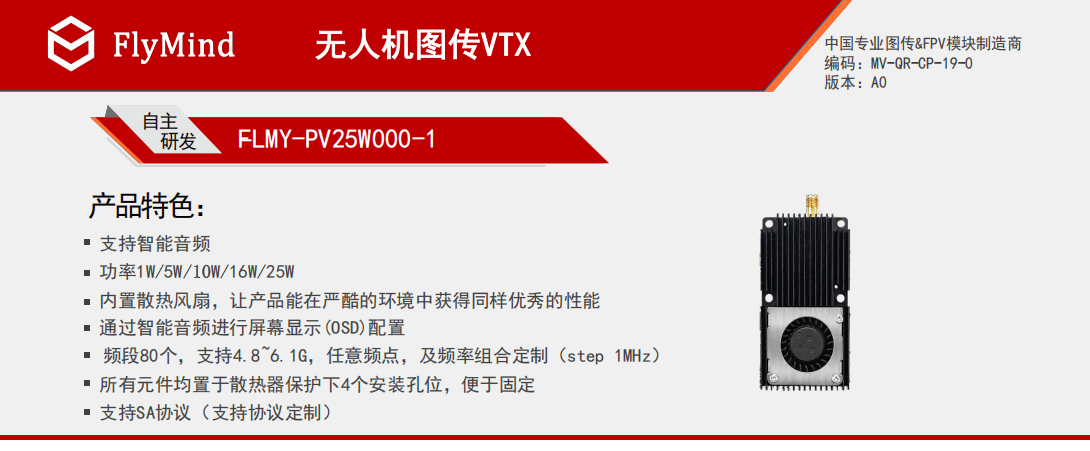

一款高功率 25W 选件，专为严苛的长距离航线、大型无人机平台以及更强的射频余量需求而设计。
决定系统稳定性的安装与接收端检查
即使是高功率的图传模块（VTX），若天线位置不当，其性能也会大打折扣。因此，天线应远离碳纤维板、电池、金属支架、电调（ESC）线缆以及封闭式的载荷外壳。相比于盲目提升发射功率，确保天线拥有通畅的信号路径往往更能有效提升图像质量。
与此同时，接收端的布局同样不容忽视。天线位置过低、使用了损耗过大的长线缆、极化方式错误，或是天线指向角度不当，都可能导致原本信号强劲的机载发射端显得信号微弱。因此，在进行任何测试记录时，都应将地面站的配置与状态一并纳入考量。
散热是另一个关键细节。高功率的模拟图传模块在长时间工作时会产生大量热量。因此，散热片应迎向气流，且切勿将模块密封在泡沫、胶带或狭窄的塑料腔体中。
高功率布局的散热与安装参考
在执行长时间运行的任务时，应在设备处于热工作状态下对 VTX 进行测试，而不仅仅是在启动阶段进行测试。一款在短时台架测试中看似运行稳定的产品，在持续输出功率后其表现可能会有所不同。因此，在进行样品验证时，必须对气流状况、安装方向以及线缆应力消除措施进行检查。

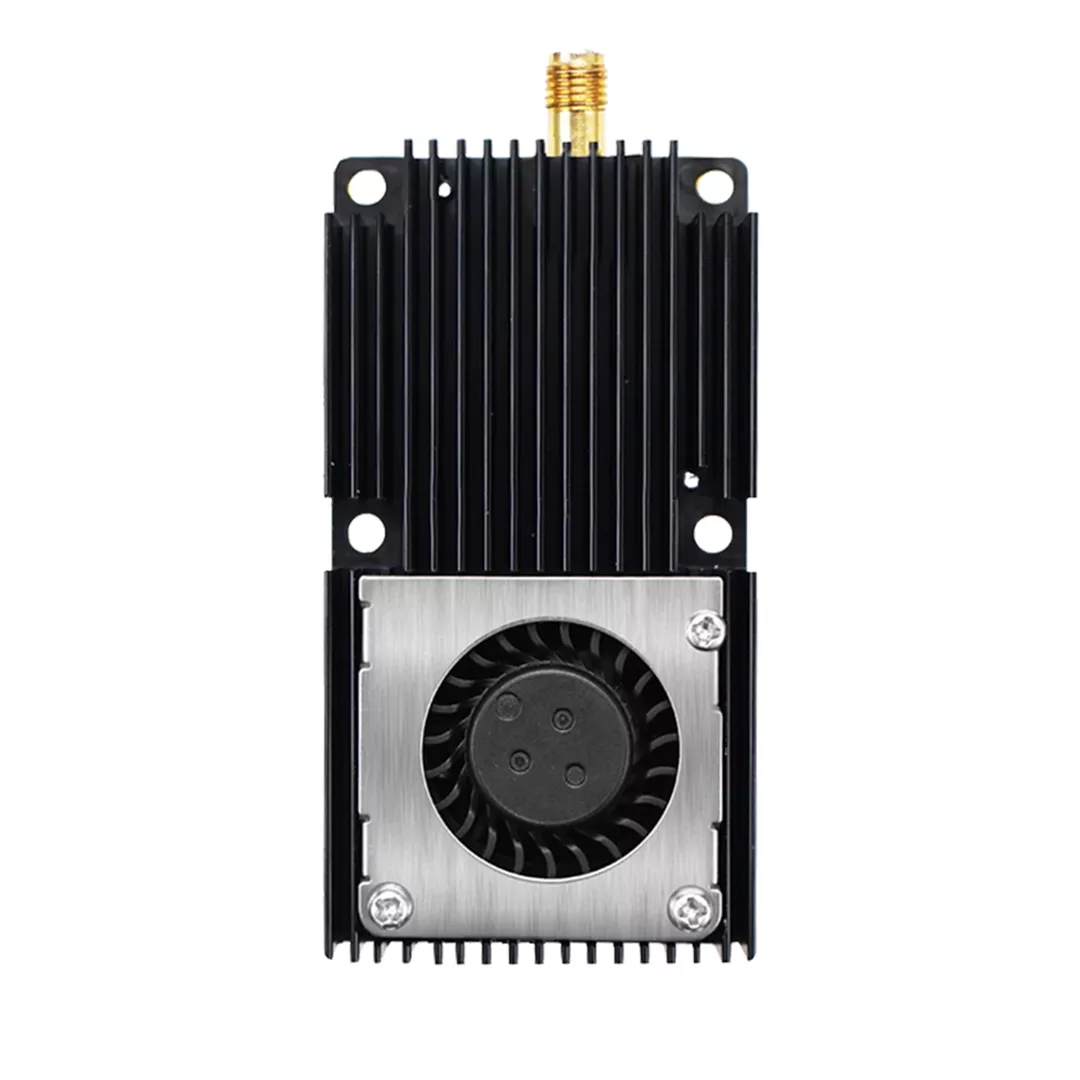

高功率 VTX 集成中散热器、SMA 连接器及安装方向的特写参考图
安装检查清单
- 首先，在给图传通电之前连接天线。
- 其次，确保天线远离碳纤维部件、电池组和金属板。
- 此外，将视频线与电调和电机电源线分开。
- 然后，在振动条件下检查SMA连接器、同轴电缆、JST插头和焊点。
- 最后，在实际运行过程中测试散热情况，而不仅仅是进行短暂的台架测试。
批量集成前的测试与采购核对清单
一项有效的 VTX（视频发射机）测试不应仅仅关注最大传输距离。相反，它应当旨在确认图像信号在实际任务航线中是否能保持稳定且可预测。通过反复测试，可以揭示出转弯时的信号衰减、热漂移效应、信道噪声干扰、地形遮挡阴影以及接收端的潜在弱点。
首先，请在开阔空间内建立一个基准记录。记录内容应涵盖飞行距离、高度、接收端天线高度、天线类型、所用信道、天气状况、航向以及目视可见的图像质量。这份详实的记录将使后续的对比分析更加可靠。
其次，请在预期的实际作业场景中进行测试。开阔农田、林地边缘、丘陵航线、工业园区、海岸线以及城市边缘的飞行环境，都会产生截然不同的信号传输条件。因此，仅仅在空旷平地上取得的理想测试结果，并不能代表该设备在所有任务场景下的实际表现。
第三，请进行耐热与抗振动测试。短时间的台架测试（静态测试）只能证明系统能够正常通电启动；然而，只有进行达到任务级别的长时间运行测试，才能真正验证该模块、连接器、供电系统以及散热布局是否足以支撑设备进行反复、持续的高强度作业。
推荐测试顺序
- 首先进行信道确认及接收天线检查。
- 随后，在油门及负载工况下测试电源输入情况。
- 接下来，在两个安全的飞行高度上执行同一航线，以对比路径损耗。
- 随后，在远端重复进行转弯操作，以检查天线阴影效应。
- 最后，请在设备热运行状态下记录图像质量，而不仅仅是在刚开机时进行记录。
延伸阅读
以下经过验证的 FlyMind 页面有助于您开展更深入的产品调研与项目沟通。每个链接均对应 VTX 选型过程中的不同阶段，涵盖从产品浏览到技术咨询的全过程。
请访问飞迈主页，以获取产品概览、公司信息以及主要无人机传输产品线的入口。
适用于中距离弱信号故障排查，以及开阔区域FPV链路的实际升级。
适用于巡检无人机、固定翼航线、混合环境，并具备更强的抗干扰裕度。
适用于大型无人机平台、对距离有严苛要求的场景，以及重度远程工业作业。
请提供无人机类型、距离、环境、接收端配置、数量以及 OEM/ODM 需求，以便进行项目匹配。
FAQ
为什么无人机FPV图像在近距离下也会出现“雪花”现象？
通常而言，近距离出现的雪花现象往往指向安装或信道方面的问题。例如，电源噪声过大、接地不良、天线线缆受损或接收机匹配不当等因素，即使在起飞点附近，也可能导致画面出现雪花干扰。因此，在考虑进行电源升级之前，应首先对布线和信道配置进行检查。
在进行弱信号故障排查时，何时使用 10W 功率就已足够？
当飞行路线大部分区域开阔，且信号衰减主要集中在预期的最大有效距离边缘时，10W 的图传（VTX）功率便足以胜任。这种配置适用于乡村巡检、农业作业路线、中距离测试，以及在天线与接收端配置已调校至最佳状态时的机队训练场景。
在什么情况下，应当选用 16W 而非 10W 的发射功率？
当飞行航线涉及稀疏林地、城郊区域、工业园区、长廊巡检或固定翼巡航等场景时，选用 16W 的视频发射机（VTX）将是更优的选择。在转弯、信号部分受阻以及射频环境复杂多变的条件下，16W 功率能够提供更充裕的信号余量。
在什么情况下，使用 25W 的 VTX（图传模块）是合理的选择？
对于严苛的长距离航线、大型无人机平台、开阔区域的工业任务、应急响应以及重型固定翼飞行作业而言，使用 25W 的 VTX 是非常适宜的。不过，前提是飞行器必须能够提供稳定的电源供应、充足的气流散热，并确保天线安装牢固可靠。.
提高输出功率总是能消除“雪花屏”现象吗？
并非如此。当主要问题在于传输距离过远、地形损耗或射频余量不足时，提高输出功率确实会有所帮助。然而，它无法彻底解决信道设置错误、天线损坏、电压跌落、接地不良或设备过热等问题。
为什么图像仅在转弯时才会中断？
在转弯过程中，机身可能会阻挡天线的信号路径。此外，天线的角度和极化方向也可能发生快速变化。通过优化天线布局、采用接收分集技术以及预留额外的射频余量，可以有效缓解这一问题
导致突然黑屏的原因有哪些？
突然黑屏可能源于电压骤降、摄像头输出信号丢失、接收端同步失锁、设备过热或连接器松动。与逐渐出现的“雪花”干扰不同，黑屏往往预示着系统信号链路中发生了中断。
何时应考虑选用特殊的 6–7GHz？
特殊的 6–7GHz 选件主要适用于 OEM、城市巡检、高频抗干扰或定制信道项目。在规划此类选件时，应综合考量接收机的兼容性、天线的选型、合规性要求以及最终的使用环境。
总结与排查清单
综上所述，信号微弱和画面雪花干扰应被视为系统性症状，而非单一部件的故障。首先，请确认画面呈现的是渐进式雪花、近距离噪声干扰、转弯时的信号丢失、黑屏，还是彻底的信号中断。随后，在进行最终的产品选型匹配之前，请务必检查天线布局、接收端高度、电源布线、散热控制以及信道规划。
若需为 FlyMind 视频发射系统项目寻求稳定的解决方案，请提供以下详细信息：飞行器类型、目标传输距离、飞行环境、首选频率、接收端配置、需求数量，以及是否有 OEM/ODM 定制需求。这些细节将有助于我们更精准地为您匹配 10W、16W 或 25W 功率等级的合适产品。
三个行动步骤
- 首先，记录具体的图像故障现象：雪花屏、信号微弱、画面跳动、黑屏或断连。
- 其次，匹配功率等级：10W 适用于常规应用范围；16W 适用于需应对复杂混合场景、预留更强信号余量的场合；25W 则专用于严苛的长距离工业级作业。
- 最后，确认完整的链路配置：包括天线、接收端、电源输入、散热方案、信道规划、设备数量以及定制化需求。
