优质的无人机图传效果，绝非单纯依靠提升发射功率就能实现。在实际 FPV 无人机项目中，画面出现横线噪点、雪花屏、画面跳动、闪烁、突发黑屏等问题，大多源于电源杂波、接地异常、线路布局不合理、天线信号遮挡、设备积热以及接收端匹配故障。
因此，确定 VTX 图传功率之前，务必先规范整机布线。只有将供电回路、接地线路、线缆走向、天线位置、散热空间与接收端设备整合为一套完整的图传链路，10W、16W 图传才能稳定发挥最佳性能。
从画面故障溯源，而非盲目升级功率
无人机 FPV 图传异常，很少由单一因素导致：飞行距离拉远会压缩射频余量，地形障碍物会遮挡信号传输路径，周边无线设备会抬高环境底噪。与此同时，无人机机身内部布局不当，也会在信号发射前就造成损耗。
排查故障要以画面故障现象为切入点：飞行远端逐步出现雪花屏，和起飞阶段就产生雪花屏，故障根源完全不同；无人机转向时画面卡顿，与满油门爬升时突发黑屏，解决思路也存在差异。
本文聚焦布线优化，讲解如何通过规范供电输入、接地方式、线缆间距、天线安装、散热设计以及接收端调试，保障 10W、16W 图传画质清晰。同时也会说明，哪些复杂工况下，需要选用 25W 大功率图传，或是定制专属频点方案。
故障快速排查对照表
| 画面故障现象 | 故障大致方向 | 重点排查项目 |
|---|---|---|
| 飞行距离越远，雪花屏越明显 | 射频余量不足 | 接收天线高度、天线朝向、VTX 功率档位 |
| 近距离飞行就出现雪花屏 | 电源杂波、信道冲突 | 接地线路、线缆走向、频点匹配精度 |
| 无人机转向时画面中断 | 天线信号遮挡、角度损耗 | 天线安装位置、极化方式、接收机分集功能 |
| 飞行途中突发黑屏 | 电压跌落、设备过热、摄像头故障、接头断路 | 电压监测、高温运行测试、接头抗震动检测 |
供电与接地：决定图传画面纯净度的核心
对于 10W、16W 模拟图传而言，带负载状态下的稳定供电是基础。设备在桌面空载测试时画面正常，但电机、云台、任务载荷、数传设备同步工作后，画面就出现滚动横线，这是行业常见问题。因此，必须在油门动态变化、整机满载的工况下检测供电质量，不能仅做静态空载测试。
优先采用独立稳压供电回路，不要直接使用机载附属供电接口。同时，电源线线径需匹配工作电流，走线尽量缩短，以此降低线路压降。若无人机采用共用电池供电，图传模块切勿与舵机、指示灯、高干扰载荷设备共用细径线缆。
接地设计同样至关重要。接地线路不合理，会将电调开关杂波、舵机脉冲信号、电流尖峰干扰引入图传系统。因此接地线路必须走线直接、电阻低，且经过震动、高低温循环、外场维护后，依旧保持连接牢固。
大型无人机建议采用星型接地布局，所有核心模块统一接入公共配电节点，避免图传设备与动力部件共用回流线路，从根源减少干扰串扰问题。
线缆布局与天线位置：规避隐性信号损耗
线路布局不当，会在远距离测试前就产生信号干扰。电池至电调的线缆会传输高频开关电流，因此图传信号线、控制线不能与动力线缆长距离并行；若线路必须交叉，采用直角短距离交叉的方式，比长距离并行走线的抗干扰效果更好。
天线馈线品质不容忽视：SMA 接头松动、同轴线缆破损、线缆弯折角度过小，都会降低射频输出效率。即便 VTX 功率参数达标，画面依旧会出现雪花干扰。
天线安装位置也极易被忽略。碳纤维板材、锂电池、云台、金属支架、载荷外壳、起落架都会遮挡、反射射频信号。务必将天线安装在无人机实际飞行姿态下，信号无遮挡的位置。
这一点对于固定翼巡航无人机、垂直起降无人机过渡飞行、山地巡检、林缘航线、工业园区作业、多机编队训练等场景尤为关键。此类工况下，细微的布局缺陷，都会在无人机转向、爬升、穿过障碍物时，转化为明显的图传故障。
通用布线优化准则（通用规范）
- 机身空间允许时，图传电源线全程远离电调、电机动力线；
- 选用电流余量充足的稳压模块，杜绝使用负载能力薄弱的附属供电接口；
- 天线远离碳纤维、电池组、金属板材以及封闭式载荷外壳；
- 完成震动测试后，复检 SMA 接头、同轴线、JST 端子与焊接点位；
- 开展高温运行测试：设备冷启动画面正常，不代表长时间高功率运行后无杂波干扰
结合飞行场景，科学选配 10W/16W/25W 图传
图传选型必须结合故障现象与飞行航线综合判断。单纯提升功率，无法修复布线混乱、天线遮挡、接收端不匹配、设备积热等问题。确定无人机布局与作业环境后，再选择对应功率的 VTX 设备，才能事半功倍。

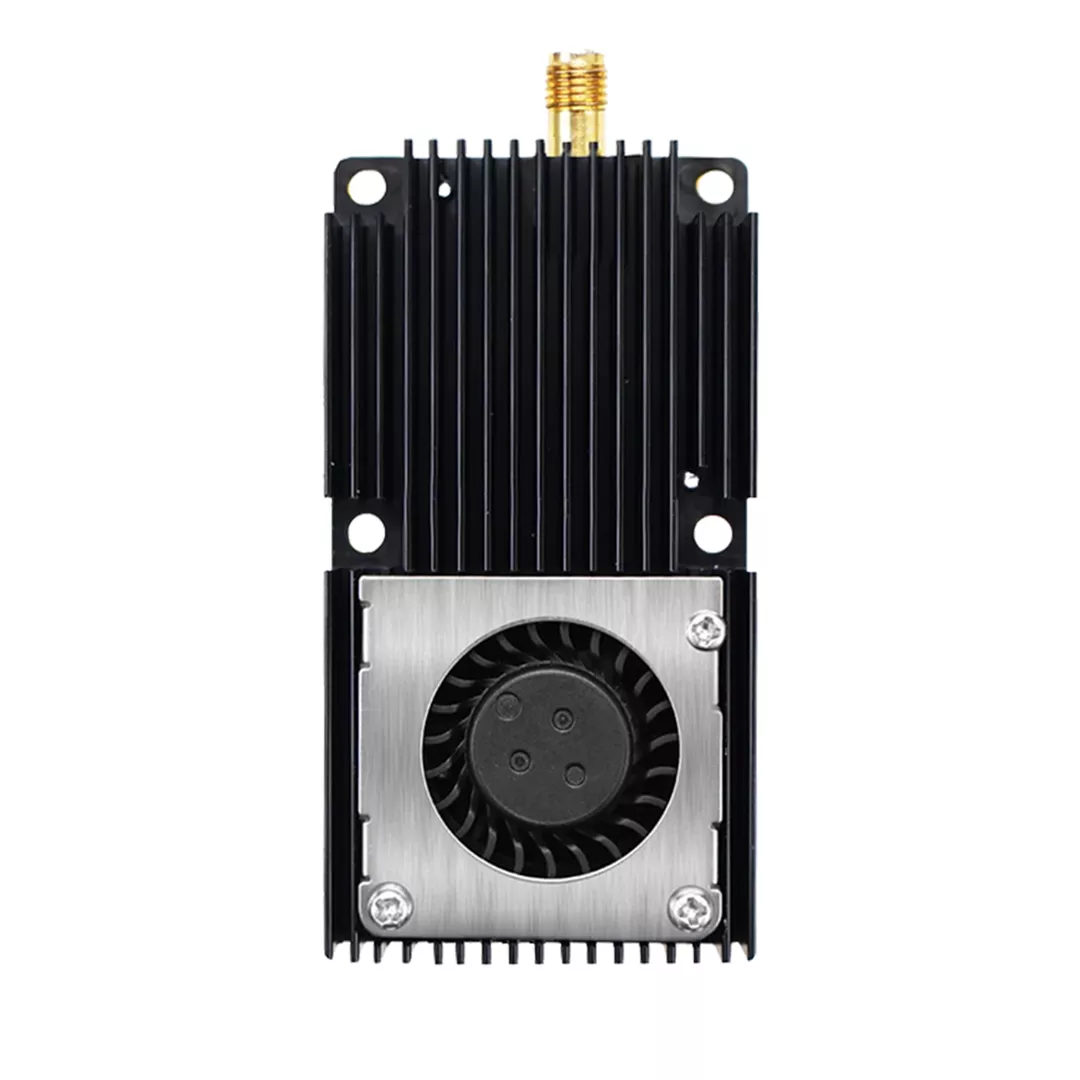

对于野外开阔场地巡检、乡村航线、农业植保、中距离试飞、编队训练等场景，可以选择5.8GHz 10W 80 信道无人机图传适用于雪花屏仅出现在理论传输极限距离，且接收端设备布局规范的项目。
对于复杂的环境 5.8GHz 16W 低延时图传作为综合场景的优选中端方案，适用于工业园区巡检、城郊航线、狭长廊道、丘陵地带、浅林地、固定翼巡航，以及转向过程中需要充足信号余量的高速 FPV 飞行场景。
16瓦低延迟发射器是巡检无人机、混合射频环境以及在移动过程中需要更多备用的线路的不错选择。
对于远距离压力大、大型无人机平台、开阔区域工业任务、应急监控和长距离固定翼航线，25W图传模块 可以提供更强的余量。不过，25W 需要配合稳定的电源、干净的接地、牢固的安装、正确的天线布局以及足够的气流。
接收端与散热调试：决定整机图传稳定性
即便选用大功率 VTX，若接收端配置薄弱，依旧无法发挥性能。地面接收天线架设过低、馈线损耗大、极化方式错误、安装位置被遮挡、朝向偏移，都会导致机载高性能图传出现画面不稳。因此，所有测试都必须基于完整图传链路，不能仅检测机载模块。
散热是另一项核心细节。大功率模拟图传长时间工作会持续发热，安装时需保证散热鳍片正对气流，切勿用泡棉、胶带、密闭塑料仓包裹设备。高温满载测试的参考价值，远高于桌面短时通电测试。
针对城市作业、工业园区、多无人机编队、深度抗干扰等特殊场景，可考虑选用6-7GHz 频段图传。更换频段前，必须确认接收机兼容性、天线匹配度、频段使用合规性以及实测传输距离。在常规模拟图传项目中，5.8GHz 10W、16W 仍是性价比最高的主流选择。

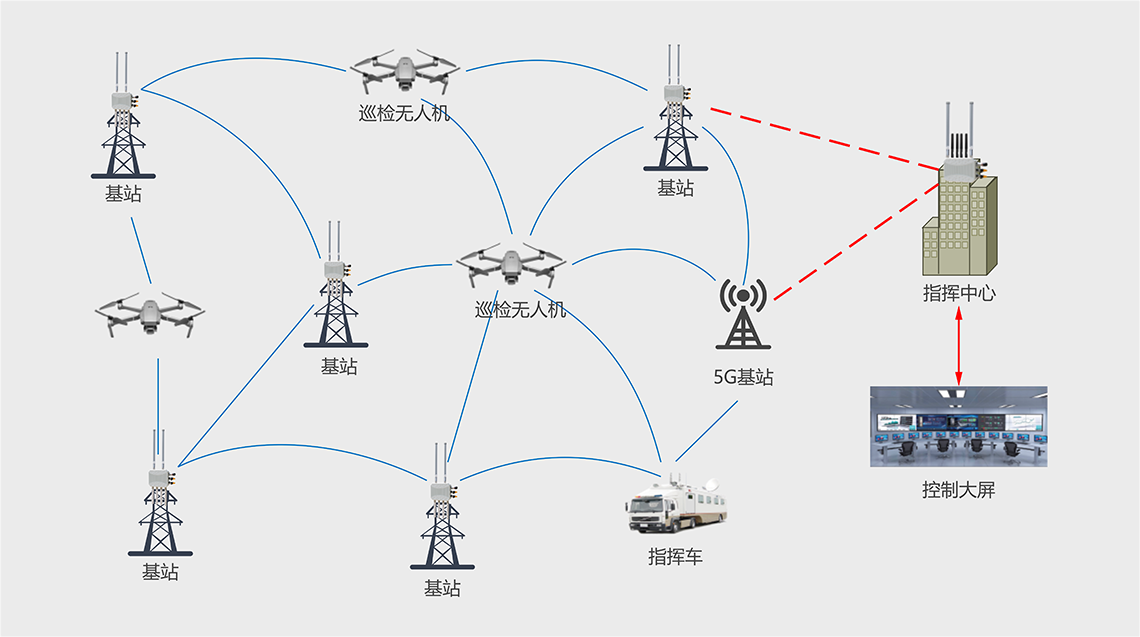

我们可提供OEM 定制图传服务支持定制接口、频点、天线、功率以及结构尺寸。适合同系列多机型批量项目，保障大批量装机时，布线与图传效果保持统一标准。定制化服务可统一规划接口方向、线缆长度、天线布局、信道策略、频点选型与批量安装规范。
批量采购前：实测流程与验收清单
图传测试的核心，不是比拼极限飞行距离，而是验证全航线全程画质稳定性。反复测试可排查转向信号衰减、高温性能下降、信道干扰、地形遮挡、接收端缺陷、供电不稳等隐性问题。
首先，在空旷的地方记录一个基准。包括距离、高度、接收机高度、天线类型、频道、天气、路线方向、电池电压和可见图像质量。然后，测试预计的工作场景，因为农田、林缘、丘陵、工业园区、海岸线和城市边缘的飞行会产生不同的信号情况。
最后，进行一次热量和振动检查。简单的台架测试只能证明系统可以通电。真正的任务级运行测试才能显示模块、连接器、电源、散热布局和接收端是否能支持反复的现场使用。
推荐测试顺序
- 精准核对频点参数，全面检查接收天线状态；
- 模拟油门变化、载荷满载工况，检测图传输入电压稳定性；
- 在两个安全高度飞行同一条航线，对比信号路径损耗；
- 在航线远端反复转向，排查天线遮挡与极化损耗问题；
- 待设备高温运行后检测画质，不要仅检测冷启动状态。
选型前请提供完整项目资料：无人机机型、目标飞行距离、作业环境、频段需求、接收机型号、天线配置、电池电压、采购数量、OEM/ODM 定制需求。依托完整参数精准匹配 10W/16W/25W 或特殊频段产品，杜绝盲目选型。
常见问题 FAQ
加大油门时，FPV 画面出现横向条纹是什么原因？
该故障多由电源纹波、接地杂波导致。电调开关电流会通过共用线路串入图传系统。可更换高性能稳压模块、优化直连接地线路、增大强弱电线缆间距，搭配 LC 滤波电路解决干扰问题。
选用 16W 图传，就能解决所有雪花屏问题吗？
不能。16W 仅能提升射频信号余量，无法修复频点错误、天线损坏、信号遮挡、电压跌落、接地不良、设备过热等故障。出现画面异常，必须先排查整套链路，再判断是否需要升级功率。
哪些场景选用 10W 图传即可满足需求？
中距离开阔航线、乡村巡检、农业勘测、园区巡逻、编队训练等场景；雪花屏仅出现在传输距离极限位置，且接收端、天线布局规范时，10W 图传完全够用。
什么情况下需要选用 25W 大功率图传？
大型无人机平台、超远距航线、野外工业作业、应急监控、重型固定翼无人机等严苛场景。前提是整机供电稳定、通风散热良好、天线安装牢固、接收端设备匹配。
为何无人机只有转向时画面中断？
转向时机身、电池、起落架、载荷外壳会遮挡天线信号，同时天线角度、极化方式会快速变化。优化天线安装位置，搭配接收机分集功能，可有效改善该问题。
所有抗干扰项目都要选用 6-7GHz 频段吗？
并非如此。6-7GHz 主要用于专项抗干扰、城市巡检、OEM 定制频点等项目。使用前务必确认接收机兼容、天线匹配、频段合规以及实测传输距离。
选型 VTX 图传需要提供哪些资料？
无人机机型、目标飞行距离、作业环境、频段偏好、接收端配置、天线类型、电池电压、采购数量、是否需要 OEM/ODM 定制。
总结与咨询指引
纯净稳定的无人机图传，依靠整套系统协同优化。发射功率固然重要，但布线工艺、接地方式、天线净空、散热设计、接收端高度、信道规划，才是决定实际飞行画质的关键。
如需为项目匹配 FlyMind 无人机 VTX 图传请提供无人机机型、目标飞行距离、作业环境、频段需求、接收端参数、采购数量、定制需求等信息，我们将精准匹配 10W、16W、25W 图传方案。
三步排查优化法（落地实操）
- 记录故障现象：区分雪花屏、横向条纹、画面跳动、黑屏、信号中断等不同问题；
- 全链路排查：依次检查供电、接地、天线位置、接收天线高度、散热、频点匹配；
- 功率选型：常规中距项目选 10W，复杂机动场景选 16W，超远距工业项目选 25W。
