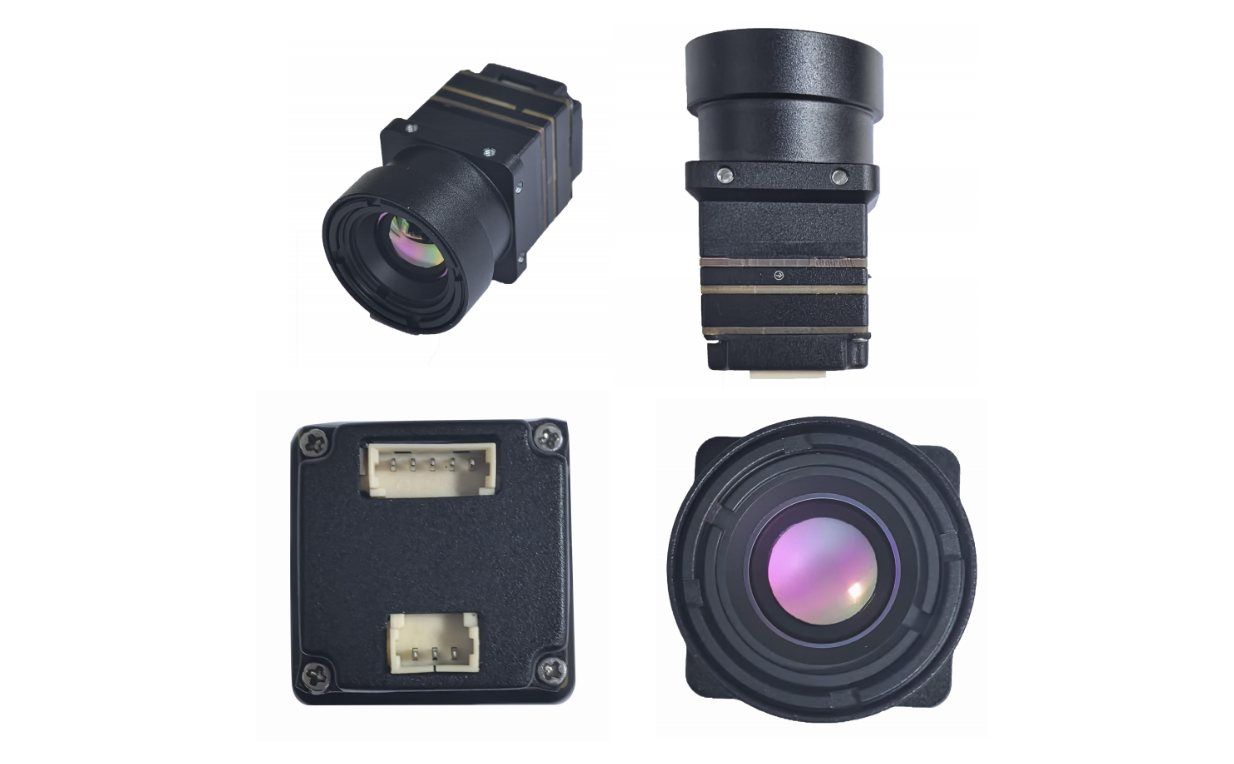

FlyMind 640X512 FPV ИК тепловизор камера совместимая с частями дрона
Особенностипродукта:
1.Крупноапертурнаялинза, вариантыапертуры F1.0/F1.1/F1.2 дляпревосходногоночноговидения.
2. Суперминикорпус, 17,3×17,3×10,8 мм, чистыйвесвсего 5 г, легкийилегкийвустановке
3. Поддерживаетрегулировкуяркости/контрастности/резкости
4. Автоматический/ручнойдуальныйрежимфорсажа, подходитдляразличныхсценариев
5. Алгоритмдвойногошумоподавления 2DNR+3DNR эффективноснижаетшумизображения
6. Поддерживаетпереворотизеркальноеотражениеизображения, уголустановкинеограничен
7. Поставляетсяснесколькимифокуснымирасстояниямиобъектива: 4 мм, 4,1 мм, 7 мм, 9,1 мм, 10 мм, 13 мм, 19 мми 25 мм
Техническиехарактеристики:
Термография камера | FPV|FLYM-R(P)-60F-0.33(M)-D1(E) | FPV|FLYM-C(P)-60F-1800(L)-D1(E) | FPV|FLYM-C(P)-60F-1800(L)-D1(E) |
| Типдетектора | Ванадиевый оксидный безохлаждающийся детектор фокальной плоскости | ||
| Эффективный Пиксели | 640(H)×512(V) | 384(H)×288(V) | 256(H)×192(V) |
| размер пикселя | 12μm | ||
| Частота кадров (fps) | 50 | 50 | 50 |
| Спектральный Диапазон ответа | 8μm–14μm | ||
| Спецификациии | |||
| Фокусноерасстояние(mm) | 4.1/9.1/13/19/25 | 4.1/9.1/13 | 10/7/4 |
| Апертура | F1.0/F1.1/F1.2 | F1.0 | F1.0 |
Поле зрения | 102°×83°/45.9°×36.9°/ 32.9°×26.6°/22.6°×18.2° | 65.7°×49.6°/28.7°×21.7°/ 20.1°×15.1° | 16.9°×12.8°/24.6°×18.5°/ 46.8°×34.1° |
Размеры | 17.3 mm × 17.3 mm × 10.8 mm (0.68" × 0.68" × 0.43") (L × W × H) Зеркало диафрагмы объектива не входит в комплект | ||
| Неттовес | 5g(0.01pound）(Зеркало затвора апертурной шкалы объектива не входит в комплект) | ||
| Особенности изображения | |||
Яркость Контраст Острота Корректировка | Поддержка | ||
| Получите контроль | Автоматический/Ручной | ||
| Уменьшениешу ма | 2DNR/3DNR | ||
| Переворотизображения& Зеркало | Yes | ||
| Разделительная доска | Показать/Скрыть | ||
| Обработка изображений | UVC вывод / цифроваяфильтрациядлясниженияшума / цифровоеусилениедеталей | ||
| Функция измерения температуры | |||
| Диапазон температур | Низкотемпературныйрежим:–20°Cto+150°C(–4°Fto+302°F), Режимвысокойтемпературы:0°Cto+550°C(+32°Fto+1022°F) | ||
| Температура Диапазон ошибок | Максимум（±2℃，±2%）Рабочаятемпература：-20℃~+50℃（-4℉~+122℉） | ||
| Интерфейс | |||
| Видео вывод | UVC/BT.656/MIPI/LVDS/CVBS | UVC/CVBS | |

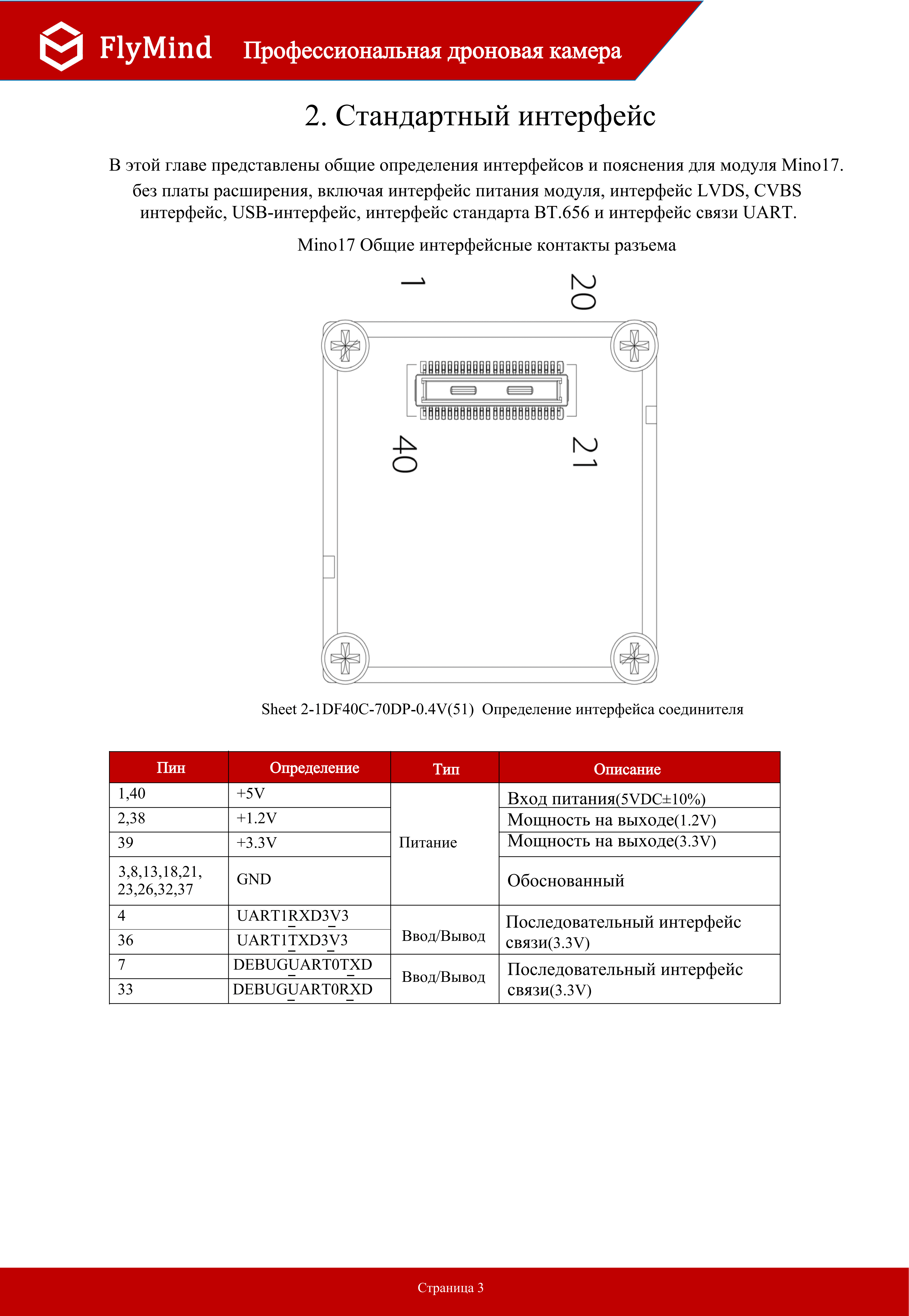

| Аппаратный интерфейс | CVBS/MIPI/USB/Type-C | CVBS/USB/Type-C | |
| Сериал Коммуникация | UART serial interface/USB virtual serial interface | ||
| Электрическиепараметры | |||
| Источник питания | 4.5–5.5VDC;CVBS:4.5–20VDC | ||
| Экологическиеособенности | |||
| Работающий Температура | –40°Cto+70°C(–40°Fto+158°F) | ||
| Хранение Температура | –40°Cto+80°C(–40°Fto+176°F) | ||
| Рабочая влажность | 0–95%（Нетконденсации） | ||
| Вибрация | 6.06g (0.01lb), трехосная, синусоидальнаявибрация | ||
CVBS вывод поддерживает 25 кадров в секунду по умолчанию (формат PAL).
Часто задаваемые вопросы о тепловизоре с инфракрасным изображением
Что это за продукт? Можно ли использовать его с дронами и гоночными дронами?
Это 640×512 высококачественная тепловизионная камера для дронов с инфракрасным изображением, оснащенная неохлаждаемым детектором с фокальной плоскостью из ванадиевого оксида и спектральным откликом 8μm-14μm. Разработана специально для дронов и FPV-гонных дронов. Широко используется для проверки электрооборудования, пожаротушения, полевых обнаружений, мониторинга безопасности и промышленных измерений температуры. Также может работать как стандартный модуль камеры и идеально совместим с обычными FPV-устройствами.
Какое разрешение, частота кадров и размер пикселя? Ясное ли изображение?
Он имеет эффективное разрешение 640(H)×512(V), размер пикселя 12 мкм и частоту кадров до 50 кадров в секунду для плавной видеофильмации. Благодаря высокому разрешению и профессиональной технологии обработки изображений, он захватывает четкие тепловые детали и точно определяет разницу температур, что делает его высококачественным модулем для тепловизорных камер дронов.
Какие фокусные расстояния и диафрагмы являются опциональными? Как выбрать объективы для разных сценариев?
Доступны несколько фокусных расстояний: 4,1 мм, 9,1 мм, 13 мм, 19 мм, 25 мм, сопряжённые с большой диафрагмой F1.0/F1.1/F1.2. Соответствующий угол обзора: 102°×83°, 45,9°×36,9°, 32,9°×26,6°, 22.6°×18.2°. Широкоугольные объективы предназначены для обширного патрулирования, а телеобъективы подходят для измерения температуры на дальних расстояниях в фиксированных точках. Вы можете выбрать объективы в зависимости от рабочей дистанции тепловизионной камеры вашего дрона.
Каковы преимущества большой апертуры? Как она работает в ночное время и при слабом освещении?
F1.0 и выше большая апертура значительно увеличивает световой захват. В сочетании с технологией двойного подавления шума 2DNR+3DNR она обеспечивает чистые изображения без шума в условиях слабого освещения и ночью. Это значительно повышает способность тепловизорных камер дрона работать в любых погодных условиях.
Какие видеовыходы и аппаратные интерфейсы поддерживает эта тепловая камера? Поддерживает ли она CVBS, USB и MIPI?
Видео вывод поддерживает UVC, BT.656, MIPI, LVDS и CVBS. Аппаратные порты включают CVBS, MIPI, USB и Type-C. Также имеется последовательный порт UART и виртуальный USB-порт последовательности для связи. Полный набор интерфейсов обеспечивает высокую совместимость с FPV-трансмиттерами, дисплеями, встраиваемыми разработками плат и авиационными терминалами, адаптируясь к различным интеграционным решениям тепловизионных камер для дронов.
Какая разница между различными интерфейсами? Какой из них рекомендуется для дальней передачи?
CVBS — это аналоговый интерфейс, plug-and-play для традиционных FPV-устройств и дальней передачи. USB, UVC, MIPI и LVDS — это цифровые интерфейсы с более высоким качеством изображения и сильной помехоустойчивостью, идеальные для сбора данных высокой четкости. Выбирайте CVBS для FPV-дронов гонок, а USB/MIPI — для высокоточного измерения температуры и записи данных.
Вы предоставляете услуги OEM и ODM по индивидуальной настройке? Можете ли вы настраивать решения для тепловизионных устройств дронов?
Мы предоставляем комплексные профессиональные услуги OEM и ODM. Мы можем настроить фокусное расстояние, диафрагму, интерфейсы, прошивку, псевдоцветные режимы, логотип и структуру корпуса в соответствии с требованиями. Мы также поддерживаем глубокую настройку для отраслевых решений, специальных требований к измерению температуры и протоколов связи дронов с тепловизорами. Приветствуются крупные заказы и проектное сотрудничество.
Как исправить неточные показания температуры и аномальный контраст теплового изображения?
① Очистите линзу профессиональной пыльной тканью, чтобы удалить пыль и водяной туман. ② Переключите палитру псевдоцветов и режим измерения температуры в соответствии с фактическими условиями окружающей среды. ③ Полностью прогрейте устройство перед использованием. Избегайте длительного прямого воздействия при экстремально высокой или низкой температуре.
