城市作业模拟图传：6-7GHz 频段抗干扰原理与选型方案
城市、工业园区、楼宇密集区域开展无人机巡检、安防巡逻作业时，5.8GHz 通用频段充斥 WiFi、无线基站、各类民用射频设备，信号干扰严重，极易出现画面雪花、卡顿、断连。
T6-7GHz 高频模拟 VTX 专为复杂城区射频环境打造，避开拥挤 5.8GHz 信道，大幅降低信号干扰，是城市场景 无人机视频传输 的优选方案。本文拆解 6-7GHz 模拟图传抗干扰底层逻辑、适用场景、装机搭配要点，帮助工程团队避开城区图传信号故障。
建筑周边的无人机图传画面为何容易不稳定
首先，无人机还未起飞时，城市环境里就已经充斥各类无线电干扰源：WiFi 路由器、智能监控摄像头、无线网桥、公共无线接入点、蓝牙设备、安防系统大多都在周边运行。受这类干扰影响，实时回传画面就会出现雪花、画面抖动、横纹滚动、短暂断连、亮度突变等故障现象。
但射频干扰只是诱因之一。玻璃幕墙、钢结构框架、屋顶、围栏、集装箱、车辆、树木，还会反射、遮挡无线信号。同一套图传链路在农田野外能输出清晰画面，可在仓库、校园、工业园区、写字楼附近作业时，传输稳定性就会大幅下降。
除此之外，城市场景下无人机普遍低空飞行；贴近墙体的低空航线会压缩信号的传播空间。也就是说，图传链路需要同时应对信号反射、局部遮挡、移动障碍物、天线角度偏移、频谱拥挤多重不利条件，因此更容易出现传输异常。
城区射频环境分布图：造成图传画面干扰的常见因素
简易射频勘测图能够帮你区分真实故障与主观猜测，需要从干扰信号源、信号反射物体、接收机摆放位置、飞行航线形态这几个维度排查飞行区域的电磁环境。
| WiFi 密集区域 | 家用路由器、网状组网节点、办公无线 AP、公共无线网络、临时活动搭建的无线设备 |
| 信号反射面 | 玻璃幕墙、钢制屋顶、建筑转角、围栏、集装箱、停放车辆、起重机 |
| 接收机侧局限问题 | 地面站架设高度过低、天线被遮挡、天线朝向错误、馈线品质差、收发接收机频段不匹配 |
| 飞行航线类型 | 沿建筑边缘飞行、园区巡检、厂区边界勘测、物流园区作业、低空巡检航线 |
为何 6-7GHz 频段能适配信号拥挤的城区空域作业
6-7GHz 图传发射机（VTX）的核心优势，是将视频传输链路切换至更高的工作频段。多数城市场景里，大量民用无线设备早已挤占 5.8GHz 这类普及度高的低频段；选用高频图传发射机，能够大幅降低和普通现场无线设备的频段冲突。
从法规层面来看，美国联邦公报收录的 FCC 6GHz 频段规范说明：6GHz 的可用区间为 5.925-7.125GHz，相关技术规范既允许免授权设备使用该频段，也能保障原有正规通信业务免受有害干扰。正式部署设备前，请务必核实当地频谱管理条例、发射功率上限、野外作业使用要求。信息来源： 《联邦公报 6GHz 频段规则概要》.
另外不要把 6-7GHz 频段视作单纯提升传输距离的万能方案，它本质上属于一套抗干扰解决方案。只要保证收发视距通畅，在常规信道受背景噪声、频繁频段干扰影响严重的区域，该频段就能输出更干净的图传画面。
但高频段对安装规范要求更高：厚重墙体、茂密林木、金属遮挡物、接收机摆放不当，都会严重削弱高频信号。想要稳定使用，需要做好信道规划、优化天线位置、调整飞行高度、校准接收机朝向，同时完成真实航线实测验证。
适配场景：城区射频环境测试、园区巡检、工业园区监测、沿建筑边线作业、中距离高频图传链路
查看 6-7.2GHz 10W 高频图传发射机VTX根据城区作业需求匹配对应功率档位
选型首先要参考作业任务类型：电磁嘈杂的公园内短途航线，和大型工业园区超长巡逻航线，适配的发射机并不相同。因此需要综合考量发射功率、工作频段、散热条件、无人机机型尺寸、接收机布设位置这些要素。
FlyMind 飞迈的产品线中，做 6-7GHz 频段方案、城区及城郊作业，优先选用 10W、16W 型号；25W 型号适合开阔区域长航线，需要充足的信号冗余；体积小巧的 5W 图传，则适配小型飞行器、短途作业、样机阶段的图传链路测试。

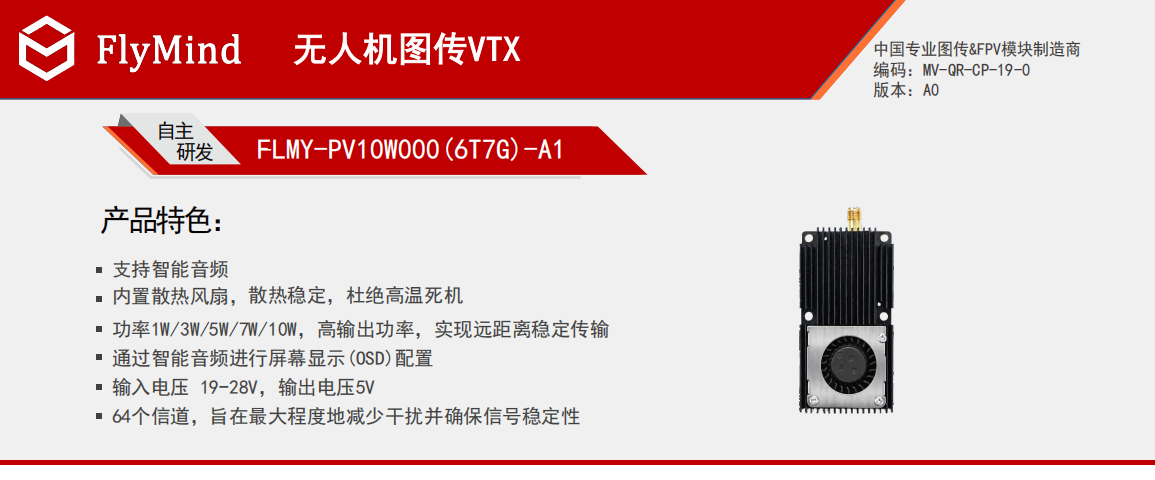

10W 6-7.2GHz：城市场景均衡型高频选型
多数城区作业场景下，10W 是实用性很强的折中方案：相比小功率紧凑型模块，它预留了更高的链路信号余量；相比大功率设备，装机集成、散热设计难度更低。非常适合园区巡逻、厂区边界巡检、物流园区勘测、楼宇周边监测、多轮外场测试这类工作。
如果项目首要痛点是环境射频干扰，这款 10W 6-7.2GHz 设备也十分适用：可以先搭建干净稳定的信道方案，后续再升级更高功率版本。但仍要注意：接收机必须抬高架设、对准信号方向，并且沿着实际飞行航线完成实地测试。

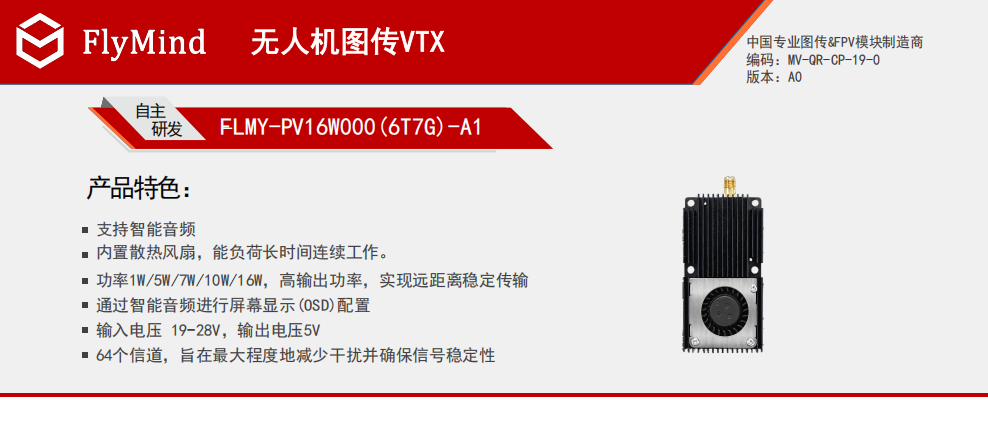

16W 6-7GHz：适配城郊大范围航线，提供更充足信号余量
当作业航线范围扩大时，16W 功率可以提供充裕的信号储备，适用于大型园区巡检、工业园区边界巡查、仓储片区作业、能源场站、沿海设施、户外安防监控等场景；针对 10W 功率信号余量逼近上限的长距离视距传输场景，16W 也可以胜任更长的传输链路。
但 16W 型号对散热条件要求较高，大功率模块不能安置在无通风的密闭舱体内。因此无人机机身需要提供稳定供电、合理的天线安装位置，还要预留足够散热空间，保障长时间作业时热量可以顺利散出。

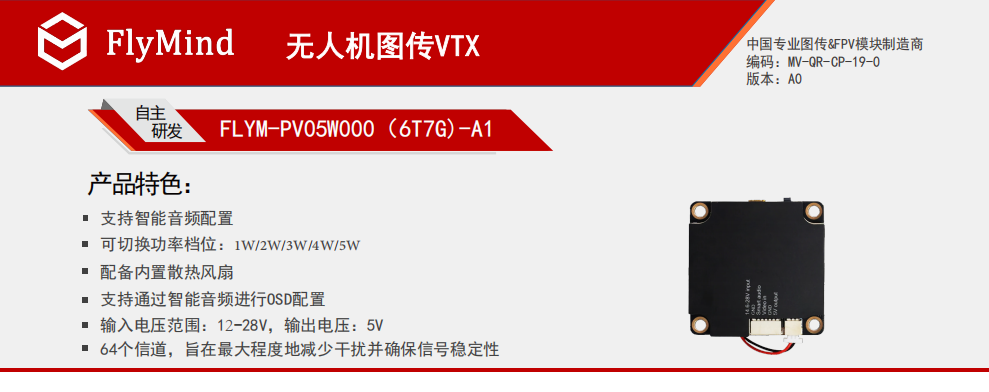

5W 小型图传发射机：样机测试、短途航线验证专用
这款 5W 紧凑型图传适合小型无人机、前期样机开发、短途巡检、小体积机型使用；工程师开展大型项目、升级 10W/16W 大功率设备前，也可以先用它测试验证图传链路的传输表现，非常适合样机阶段的效果验证。
但 5W 功率无法作为所有城市场景的通用方案：大范围作业、长航线、接收机被障碍物遮挡时，都需要更大的信号余量；仅当航线距离短、机身安装空间有限、接收机距离较近，满足小型设备的使用条件时，才适合选用这款 5W 图传。
25W：适配开阔地远距离作业，并非所有城区航线都适用
25W 功率款主要为大型机型、开阔场景航线提供远距离信号冗余，比如山地巡检、大范围野外勘察、长廊道监测这类开阔区域作业，需要充足的发射功率余量；但仅靠提升功率，无法解决城区复杂的信号干扰问题。
因此选用 25W 设备，不能替代科学的信道规划。在信号拥挤的城区环境中，10W、16W 高频图传往往是更稳妥、更易落地的采购方案；而小功率型号更适合样机验证、台架测试、入门试用，不建议作为正式项目的主力选型。
快速选型对照表
| 飞行场景 | 核心判断依据 | 推荐选型 |
|---|---|---|
| 校园 / 园区巡逻 | 需要纯净频段、航线长度适中 | 10W 6-7.2GHz |
| 工业园区边界巡检 | 需要更大信号余量、可控视距传输 | 16W 6-7GHz |
| 小型无人机测试 | 安装空间有限、短途航线验证 | 5W 紧凑型图传 |
| 开阔远距离作业 | 搭载大型机型、需充足功率储备 | 25W（先做项目评估） |
决定实际图传稳定性的安装要点
哪怕性能优秀的发射机，天线安装位置不合理也会出现很差的传输效果。碳纤维结构、电池、金属支架、云台外壳、载荷壳体都会遮挡、反射射频信号；因此无人机转弯、爬升、侧向飞行的全过程里，都要保证天线信号传播无遮挡。
同时图传发射机不要布置在大电流线缆、电调、电机、杂波严重的供电线路旁；油门调整产生的电气噪声，会让画面出现横向条纹、画面紊乱。优先整理优化布线，往往比提升发射功率更能改善图传效果。
散热同样不容忽视。大功率模块长时间工作会持续发热，因此散热片需要朝向气流流通方向；切勿用泡棉、胶带包裹模块，或是将其放置在密闭塑料腔体内。开展长时间地面测试时，务必还原真实通风条件、模拟实际连续工作时长。
接收端的规划同样需要严谨对待：若接收机摆放位置偏低、且被车辆遮挡，即便传输距离很近也可能出现画面断连；把接收机抬高、调整至合适朝向，就能显著提升同一套发射设备的传输稳定性。
采购、批量投产前测试核查清单
有效的测试需要完全复刻真实作业场景。台架通电仅能验证链路可以正常开机，只有实地飞行，才能排查信号反射、航线信号薄弱点、散热表现、接收机角度变化、飞行动态下的画质波动等实际问题。
测试需由近到远逐步拓展测试范围，测试记录需要包含：频段、信道、发射机型号、接收机型号、天线规格、传输距离、飞行高度、障碍物位置、天气情况、画面表现、连续运行时长。
| 1.首先勘测现场射频环境，排查周边路由器、屋顶金属结构、安防摄像头、公共无线网络、无线网桥带来的干扰。 |
| 2.多信道对比测试，不要直接沿用过往项目常用的信道。 |
| 3.重点测试航线信号薄弱区段：建筑转角、金属厂区、林木区域、低空转弯位置。 |
| 4.搭载最终版任务载荷、量产电池、正式接收机、定型安装方案，完整复测整套系统。 |
相关产品选型参考，助力快速选型
以下产品适配不同使用场景；不再单纯对照参数数值，方便工程、采购团队从现场实际问题出发，敲定产品方向，再进一步咨询采购细节。
| 6-7.2GHz 10W 高频图传发射机VTX 适配城区射频环境测试、中距离航线、园区巡检、工业园区勘察，可搭建低干扰的专属信道。 |
| 16W 6-7GHz 远距离图传发射机VTX 适配大范围城郊作业、大型工业园区、长距离视距航线，可提供充足的高频信号余量。 |
| 5W 紧凑型图传发射机VTX 适配小型无人机、样机验证、短途航线、前期图传链路性能测试。 |
| 25W 远距离图传发射机VTX 适配开阔场地远距离作业、大型无人机、野外巡检、山地巡逻、大范围视频传输项目。 |
| OEM/ODM 频段定制服务 可提供专属频点、信道序列修改、接口调整、丝印 LOGO、批量整机配套定制，满足项目个性化需求。 |
常见问答
为什么无人机在 WiFi 附近图传画面不稳定？
WiFi 密集区域会部署大量无线设备、无线 AP、摄像头、路由器，图传链路会同时遭遇射频底噪、信号反射、信道重叠冲突三类干扰，最终画面异常。
什么情况下城区无人机作业适合选用 6-7GHz 频段？
通用民用频段拥堵、且航线能保持可控视距传输时，6-7GHz 优势明显；同时必须搭配合理的天线布局、抬高接收机、完成信道实测调试，才能发挥效果。
优先选 10W 还是 16W 机型？
多数城区、中距离作业场景，优先选用 10W；作业范围更广、巡逻航线更长、城郊航线需要预留更高链路冗余时，选择 16W。
提升发射功率就一定能消除画面雪花吗？
不能。画面雪花成因包括信道选型不当、天线被遮挡、接收机摆放位置差、电源杂波、射频信号反射；优先调试频段与安装结构，再考虑升级功率。
5W 紧凑型图传适用什么场景？
适配小型无人机、短途飞行、样机测试；在大规模采购 10W/16W 设备前，可用 5W 机型提前验证图传链路表现。
25W 适合高干扰的城区环境吗？
25W 更适配开阔远距离作业；城区射频干扰严重时，优先优化信道规划、接收机布设，单纯依靠大功率无法解决干扰问题。
精准匹配产品需要提供哪些信息？
需要提供无人机机型、目标传输距离、作业环境、频段偏好、接收机配置、采购数量、OEM/ODM 定制需求，凭借这些信息就能完成精准选型。
总结与咨询指引
城区无人机图传能否稳定，核心在于干扰治理，而非单纯提升发射机功率。首先需要勘测作业场地的射频噪声、信号反射障碍物；再依据传输距离、无人机机型尺寸、散热空间、接收机摆放位置，选配 10W、16W、25W 或是 5W 紧凑型图传。
多数城区高频作业项目，10W 6-7.2GHz是兼顾各项条件的入门优选；更长距离的城郊作业场景，16W 6-7GHz可提供更充足的信号余量；5W 紧凑型图传适合小型项目前期验证；25W 则更适配搭载大型设备、开阔环境的远距离航线。
| 1. 确认无人机机型、目标传输距离、作业环境、周边无线干扰源 |
| 2. 根据航线形态、视距条件、接收机架设高度、机身散热空间，选定频段与功率档位 |
| 3. 批量投产前，敲定信道规划、天线布局、接收机型号、采购数量、OEM/ODM 定制需求 |
如需适配方案，请提供：无人机机型、目标距离、作业环境、频段偏好、接收机配置、采购量、定制需求。FlyMind 会为你推荐适配的模拟图传设备VTX完成 6-7GHz 信道规划，保障无人机实时画面稳定传输。
